气动阀请教

[复制链接]
发表于 2017-7-25 15:26:24 | 显示全部楼层 |阅读模式

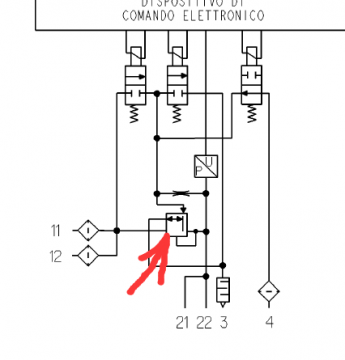

11和22是进气,21和22是连接气缸的,3是排气的,4是备压进气。我箭头指的那个阀体,麻烦大家给解读一下,谢谢!

气动阀请教

气动阀请教
  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2017-7-26 10:02:58 | 显示全部楼层
箭头所指是压力调节阀,通过三个电磁两位两通阀来实现压力调节阀的出口压力调节,确保出口21和22有三个压力设定:4口压力,11口压力或者0
