A10VSO 140 DFR配合PVG32的调泵过程

[复制链接]
  • 打卡等级:伴坛终老
  • 打卡总天数:1569
  • 打卡总奖励:4743
发表于 2017-7-29 23:01:40 | 显示全部楼层 |阅读模式
(萨奥丹佛斯的比例多路换向阀,简称比例阀)PVG32的LS口引了一根管到A10VSO DFR(忘了是否是DFR1)变量流量阀(FR)的X口,在比例阀的推杆侧安装测测压点。

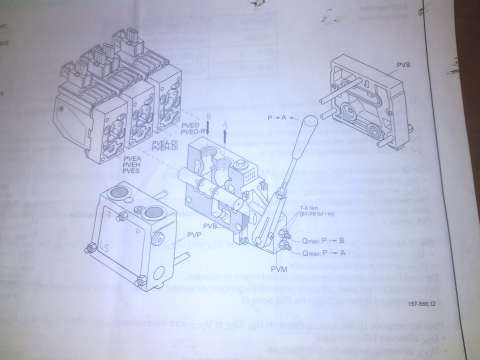

PVG32

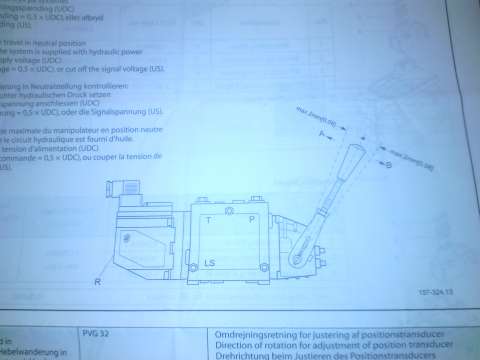

PVG32

调泵过程很简单,如下:
第1步:调整溢流阀(安全阀)压力,至少要大于变量泵恒压工况 1 MPa。(调整时,没有如拔快插、伸油缸等憋压方法,估计是由于比例阀中位是O型   的缘故。)此时测压点为安全阀设定压力。

第2步:将泵的FR阀(流量阀)顺时针拧到根、顶死。(估计是将FR阀的先导作用去掉,为调主阀压力阀作准备。)

第3步:将泵的DR阀(压力阀)逆时针全松开(因为泵的压力阀初始调定位置不确定),此时测压点逐渐归为 0 MPa。

第4步:将泵的DR阀顺时针拧到要求的恒压工况压力,此时测压点逐渐上升到要求压力。备帽锁死即可,DR阀调节完毕。

第5步:将泵的FR阀逆时针完全松开,此时测压点压力逐渐降为 0 MPa。(开始调FR阀。)

第6步:将泵的FR阀逆时针回拧到测压点显示为 1.6±0.1 MPa。(这个压差值不定,我们用的江苏欧盛的泵,工程师要求为2.5MPa。)备帽锁死即可, FR阀调节完毕。

A10VSO 140 DFR配合PVG32的调泵过程

A10VSO 140 DFR配合PVG32的调泵过程

对于工作机构如 马达要求转数不能太高时,可以通过调节PVG32比例阀的最大流量调节螺钉来实现,备帽松开后,顺时针增大,逆时针减小,相当于节流阀。

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2017-7-31 09:25:55 | 显示全部楼层
您说了这么多,无外乎要调节1、低压待命压力;2、PC压力;3、安全阀压力;4、限制PVG32的阀芯行程,
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2017-7-31 09:27:40 | 显示全部楼层
以此回复为主: 您说了这么多,无外乎要调节1、低压待命压力;2、PC压力;3、安全阀压力;4、PVG32的阀芯行程,这么简单的四部调整,您为什么要把阀芯拧过来,拧回去,搞得这么复杂呢???

点评

您总结的很清晰。我们也只是按照工程师要求的去做。我的理解是,每部新设备,都要有个测试的过程,好比电梯要能升能降。 头4步可以打乱了重来,甚至有的可以省略。比如我们直接将溢流阀顶死,因为极限只有25MPa。  发表于 2017-7-31 22:19
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:377
  • 打卡总奖励:1019
发表于 2019-12-12 16:37:13 | 显示全部楼层
zhanghaibowin 发表于 2017-7-31 09:27
以此回复为主: 您说了这么多,无外乎要调节1、低压待命压力;2、PC压力;3、安全阀压力;4、PVG32的阀芯行 ...

大神给总结下DFR泵该怎么调节压力
