老外的原理,看不明白了,有兴趣的帮忙看看

  [复制链接]
  • 打卡等级:常驻居民
  • 打卡总天数:344
  • 打卡总奖励:940
发表于 2017-8-1 14:15:18 | 显示全部楼层 |阅读模式
本帖最后由 Xianggelila 于 2017-8-1 17:12 编辑


油缸是不是能抬起来,油缸下降油回到p差动,p上油还是比例调速这么做有什么用?不理解老外的想法。
  • 打卡等级:常驻居民
  • 打卡总天数:344
  • 打卡总奖励:940
 楼主| 发表于 2017-8-1 14:24:03 | 显示全部楼层

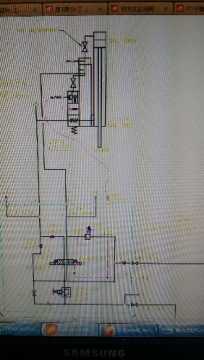

上个原图
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:21
发表于 2017-8-1 14:58:15 | 显示全部楼层
难理解在哪里,这不是挺一般的原理吗?
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:344
  • 打卡总奖励:940
 楼主| 发表于 2017-8-1 15:31:11 | 显示全部楼层
hwb976818 发表于 2017-8-1 14:58
难理解在哪里,这不是挺一般的原理吗?

看原图吧自己描的有点错误
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:344
  • 打卡总奖励:940
 楼主| 发表于 2017-8-1 15:32:14 | 显示全部楼层
Xianggelila 发表于 2017-8-1 15:31
看原图吧自己描的有点错误

油缸是不是能抬起来没看明白
回复

使用道具 举报

发表于 2017-8-1 16:53:36 | 显示全部楼层
这个图是不是差动慢速啊
回复

使用道具 举报

发表于 2017-8-1 19:05:24 | 显示全部楼层
没什么问题,有杆腔装个平衡阀而已。油缸伸出时平衡阀打开,缩回时正常动作(平衡阀的单向阀状态)
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:344
  • 打卡总奖励:940
 楼主| 发表于 2017-8-1 20:50:36 | 显示全部楼层
动力特区 发表于 2017-8-1 19:05
没什么问题,有杆腔装个平衡阀而已。油缸伸出时平衡阀打开,缩回时正常动作(平衡阀的单向阀状态)

缩回好像也是差动
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2017-8-2 08:11:19 | 显示全部楼层
油缸有杆腔装了一个平衡阀,油缸缩回时正常动作,伸出时低压时差动运行,高压正常工进。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:10
发表于 2017-8-2 08:39:53 | 显示全部楼层
Xianggelila 发表于 2017-8-1 20:50
缩回好像也是差动

缩回差动?缩回不是,
回复

使用道具 举报
