闭式系统请教
[复制链接]
zkm
zkm
当前离线
积分
149
注册时间
2016-9-20
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:偶尔看看
打卡总天数:146
打卡总奖励:450
发表于 2017-8-3 13:46:41
|
显示全部楼层
|
阅读模式

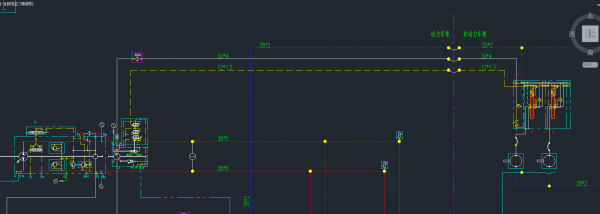

这块系统是起什么作用的
闭式系统请教
闭式系统请教
闭式系统请教
回复
使用道具
举报
提升卡
置顶卡
变色卡
清风慕竹
清风慕竹
当前离线
积分
268
注册时间
2011-11-20
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2017-8-3 14:56:54
|
显示全部楼层
看第一个图此系统应该可以实现流量控制(根据变量泵根据负载所需流量输出,可以实现节能),压力切断控制和恒功率控制
回复
使用道具
举报
dirk
dirk
当前离线
积分
194
注册时间
2015-8-13
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:论坛老炮
打卡总天数:969
打卡总奖励:2844
发表于 2017-8-3 17:41:49
|
显示全部楼层
这是开式泵,功能从下往下是负载敏感,压力切断,恒功率,配的哈威的负载敏感阀
回复
使用道具
举报
bhlz2004
bhlz2004
当前离线
积分
93
注册时间
2013-3-24
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:3
打卡总奖励:8
发表于 2017-8-3 19:24:55
|
显示全部楼层
闭式系统部分没有全部画出来,估计应该是行走驱动,图中展现出来的是开式泵,力士乐A11VO的泵和哈威的多路阀,控制方式为恒功率+负载敏感+压力切断
回复
使用道具
举报
﹏3、哖后°
﹏3、哖后°
当前离线
积分
711
注册时间
2011-7-19
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:偶尔看看
打卡总天数:98
打卡总奖励:104
发表于 2017-8-4 11:37:45
|
显示全部楼层

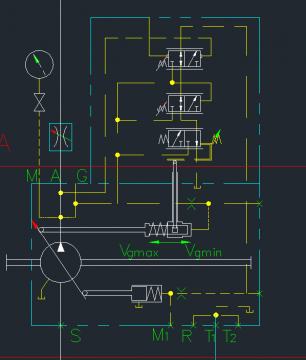

第一张A11VO 恒压恒功率 恒流量
回复
使用道具
举报
﹏3、哖后°
﹏3、哖后°
当前离线
积分
711
注册时间
2011-7-19
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:偶尔看看
打卡总天数:98
打卡总奖励:104
发表于 2017-8-4 11:38:30
|
显示全部楼层

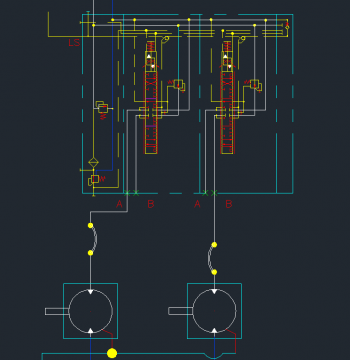

第二张负载反馈开始系统
回复
使用道具
举报
﹏3、哖后°
﹏3、哖后°
当前离线
积分
711
注册时间
2011-7-19
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:偶尔看看
打卡总天数:98
打卡总奖励:104
发表于 2017-8-4 11:38:55
|
显示全部楼层
闭式系统泵A4VG的
回复
使用道具
举报
andyyan1985
andyyan1985
当前离线
积分
481
注册时间
2009-10-11
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:22
打卡总奖励:89
发表于 2017-8-5 09:06:34
|
显示全部楼层
请问兄台这是铁路设备的液压系统吗?
回复
使用道具
举报
zkm
zkm
当前离线
积分
149
注册时间
2016-9-20
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:偶尔看看
打卡总天数:146
打卡总奖励:450
楼主
|
发表于 2017-8-7 08:32:24
|
显示全部楼层
andyyan1985 发表于 2017-8-5 09:06
请问兄台这是铁路设备的液压系统吗?
enen 铁路公务车
