请教:
1. 这种法兰蝶阀可以用在液压站的吸油口处吗?

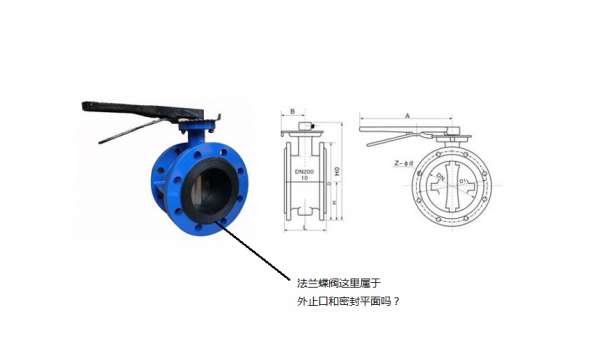

2. 它怎么跟外部法兰的管道进行密封,密封圈是什么样子的,通过图上部分增加密封吗?图上部分不是平面,而是条纹面,怎么来密封,它不像其他法兰密封通过平面或者O型圈来密封?
3. 此类法兰蝶阀有型号的没有,请推荐一下。

法兰蝶阀

法兰蝶阀
  • 打卡等级:常驻居民
  • 打卡总天数:495
  • 打卡总奖励:1363
发表于 2017-8-7 12:36:46 | 显示全部楼层
1、可以用在吸油口;2、用橡胶垫或者石棉垫密封均可;3、蝶阀型号:D71X
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:89
发表于 2017-8-7 21:06:05 | 显示全部楼层
不需要额外增加密封件,蝶阀本身就可以密封
回复 支持 反对

使用道具 举报

发表于 2017-8-9 22:14:04 | 显示全部楼层
蝶阀有两种型式,一种是硬密封面,一种是软密封面,硬密封面需要加密封垫,软密封面不需要
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2017-9-8 15:20:24 | 显示全部楼层
蝶阀本身自带密封。用在吸油口注意开机时一定记得打开。型号DN80
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2017-9-8 15:23:48 | 显示全部楼层
13183355550 发表于 2017-9-8 15:20
蝶阀本身自带密封。用在吸油口注意开机时一定记得打开。型号DN80

你说的那个条纹面,应该是橡胶密封面的均压槽.螺栓压紧就可以了。
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:728
  • 打卡总奖励:1892
 楼主| 发表于 2017-9-9 07:20:20 | 显示全部楼层
13183355550 发表于 2017-9-8 15:23
你说的那个条纹面,应该是橡胶密封面的均压槽.螺栓压紧就可以了。

对对,就是这样的,谢谢!
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:32
发表于 2017-9-13 09:34:34 | 显示全部楼层
开关{:7_280:}.....................
