紧急求助,大神速来

[复制链接]

该用户从未签到

发表于 2017-9-12 23:45:54 来自手机 | 显示全部楼层 |阅读模式 IP属地:江苏
本帖最后由 从那来到哪去 于 2017-9-12 23:52 编辑

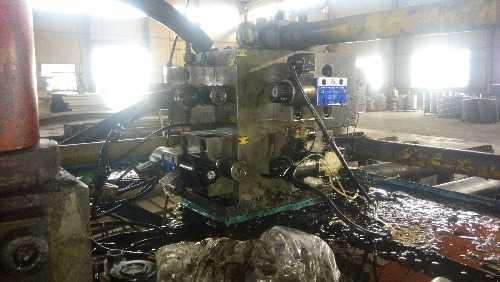

冲压机在工作时,按下落时下落,按回程时也下落。油缸下落到底后按回程可以回去速度正常。液压机就五个阀,就一个单油缸(进油和回油)(一图上到下左到右分别是1   2    3   4阀号)二图是5     .下落时123亮,回程145亮,。

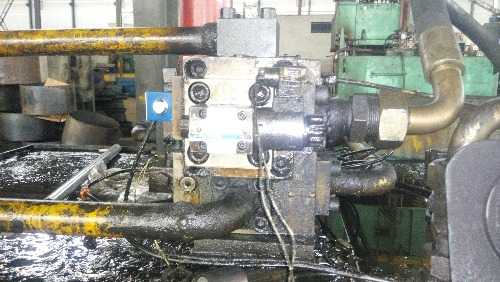

        二图左边是到油缸的进出油管就两根,右边是回油串的冷却器。

该用户从未签到

发表于 2017-9-14 10:51:16 | 显示全部楼层 IP属地:
四个插装阀控制一个油缸动作,应该是125亮或345亮,我手机15838590526,可以电话联系
  • TA的每日心情
    开心
    2017-10-13 14:37
  • 签到天数: 7 天

    [LV.3]偶尔看看II

    发表于 2017-9-14 14:02:04 | 显示全部楼层 IP属地:浙江杭州
    一个油缸只要一个阀就行了,为什么会有5个阀?有油路图没有?
  • TA的每日心情
    开心
    2018-10-13 10:16
  • 签到天数: 4 天

    [LV.2]偶尔看看I

    发表于 2017-9-14 15:57:46 | 显示全部楼层 IP属地:山西
    你就拍个油路块能看出什么来?要原理图,这样才好判断
  • TA的每日心情
    开心
    2018-4-13 22:45
  • 签到天数: 11 天

    [LV.3]偶尔看看II

    发表于 2017-9-14 19:38:07 | 显示全部楼层 IP属地:山东
    上油路图最好,通经6阀先导控制可能有问题,
  • TA的每日心情
    开心
    2022-12-4 14:08
  • 签到天数: 355 天

    [LV.8]以坛为家I

    发表于 2017-9-14 19:49:42 | 显示全部楼层 IP属地:辽宁
    上原理图,除非在现场,否则判断不出来
  • TA的每日心情

    2020-7-25 10:24
  • 签到天数: 46 天

    [LV.5]常住居民I

    发表于 2017-9-14 21:55:05 | 显示全部楼层 IP属地:
    本帖最后由 zzfjct 于 2017-9-14 22:09 编辑

    1,查3号电磁阀断电后能否立即复位(可断电时立即捅电磁铁中心手动小圆柱判断是否立即复位),如不正常可先略放松4个安装内六角螺丝1/3圈,无效拆开电磁阀检查复位弹簧是否断裂失效。
    2,如上述检查正常,拆下3号电磁阀下面的先导块,检查插装阀阀芯弹簧是否断裂失效,阀芯是否卡迟,作相应处理。
    3,如上述方法能修复,会发帖介绍故障原因及推理思路。附:捅中心小圆柱,通电位置与断电位置应该相差4毫米左右,通电缩进,断电伸出。

    该用户从未签到

    发表于 2017-9-19 11:02:00 | 显示全部楼层 IP属地:辽宁鞍山
    拆洗3.5号阀试试

    该用户从未签到

    发表于 2017-9-19 20:23:50 | 显示全部楼层 IP属地:山西晋城
    大四学生液压专业学生一个,在此发表自己看法,说的不对,希望大神勿喷,恕学生愚钝,下落过程中有个电磁阀不能归位,无法回程是因为有个电磁阀不能归位,是因为稳态液动力的原因,可以回程,那么这个电磁阀回程的时候一定是归位状态,楼主只需要检查有个电磁阀在下落过程中是动作的状态,按回程不回位,没反应,但是下落到底,回程中这个电磁阀回位了,那么这个电磁阀有问题,因为四个插装电磁阀控制液压缸动作下落和回程每个电磁阀工作状态必须是不一样的,也就是说下落为1010,回程必须为0101,下落到底可以回程的原因是到底后通过故障阀流量小,所以稳态也动力小,在弹簧作用力下可以归位,也就是液压缸可以正常上升

    该用户从未签到

    发表于 2017-9-19 20:27:56 | 显示全部楼层 IP属地:山西晋城
    你把下落时亮的灯,液压缸没有到底时按了回程也就是按了回程还在亮的灯发出来,有一个一直亮灯的那个应该就是故障阀
