[工具] 特瑞堡密封系统O形圈计算器使用攻略

[复制链接]

该用户从未签到

发表于 2017-9-13 16:27:17 | 显示全部楼层 |阅读模式 IP属地:上海
首先将O形圈计算器下载到手机上,

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略

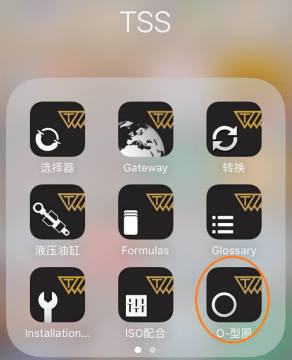

  • 双击手机屏幕上O形圈图标

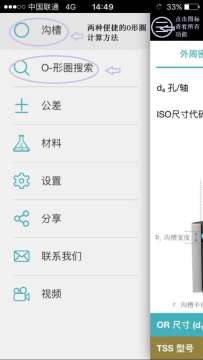

  • 打开app后,轻点界面左上方图标,可查看所有功能选项
  • 我们提供沟槽O形圈搜索两种计算方法。


特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略

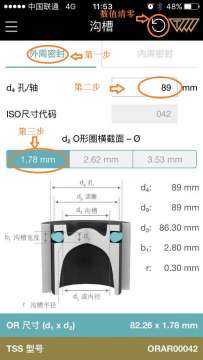

进入“沟槽”界面,输入杆或轴的直径,得到符合ISO3601标准 的O型圈的推荐

第一步: 选择外周密封或内周密封
第二步:输入杆或轴的直径
第三步:工具会推荐几款O形圈,按照横截面直径选择一款
第四步:工具会自动生成标准O形圈参数,以及对应的特瑞堡密封系统O形圈型号以及与之相匹配的沟槽设计

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略

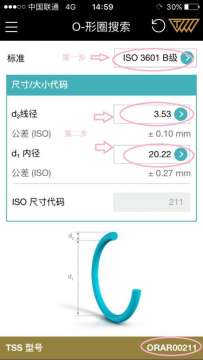

进入“O形圈搜索”界面,得到特瑞堡密封系统O形圈订货号

第一步:选择O形圈标准
第二步:输入线径(O形圈横截面直径)和内径,得到特瑞堡密封系统O型圈订货号

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略

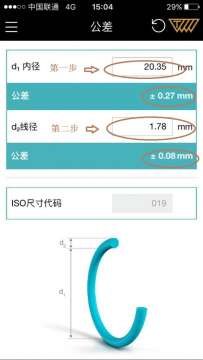

进入“公差”界面,快速得到公差值

第一步:输入内径得到公差值
第二步:输入线径(O型圈横截面直径),得到公差值

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略
进入“材料”界面,可以根据化学兼容原理快速得到应该使用的材料

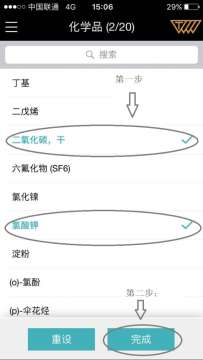

第一步:选择化学介质(可多选)

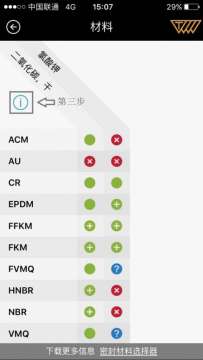

第二步:点击完成结束,得到每种密封材料和化学介质的兼容性表格

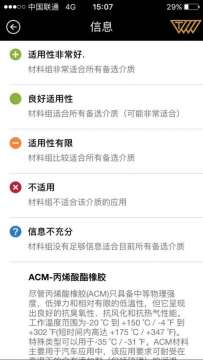

第三步:点击i键可查看各种符号和材料的详细介绍

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略

特瑞堡密封系统O形圈计算器使用攻略


  • TA的每日心情
    开心
    2015-3-2 10:43
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-9-14 09:29:23 | 显示全部楼层 IP属地:江苏徐州
    在哪下载APP啊

    该用户从未签到

     楼主| 发表于 2017-9-14 14:53:15 | 显示全部楼层 IP属地:上海

    关注我们的微信公众号,然后在下拉菜单的服务工具-手机APP中下载。 扫描二维码.jpg

    该用户从未签到

    发表于 2017-9-17 08:42:17 | 显示全部楼层 IP属地:河南
    在哪里的APP,没看到
  • TA的每日心情
    奋斗
    2019-7-9 21:43
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-9-24 10:06:20 | 显示全部楼层 IP属地:江苏
    80出家搞液压,也要搞出个名堂。

    该用户从未签到

    发表于 2018-3-13 08:08:09 | 显示全部楼层 IP属地:江苏
    我也想知道在哪里下载APP
  • TA的每日心情
    开心
    2018-3-29 08:04
  • 签到天数: 53 天

    [LV.5]常住居民I

    发表于 2018-3-20 11:47:53 | 显示全部楼层 IP属地:广东深圳
    谢谢楼主分享资料
