simulationX软件使用遇到的问题

[复制链接]
  • TA的每日心情
    郁闷
    2017-9-20 16:46
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2017-9-14 10:31:34 | 显示全部楼层 |阅读模式 IP属地:陕西西安

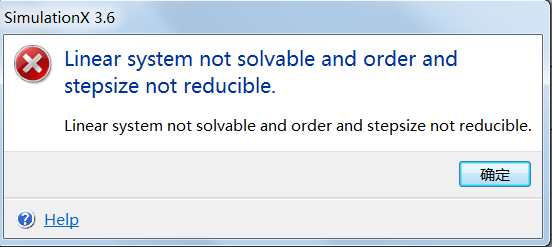

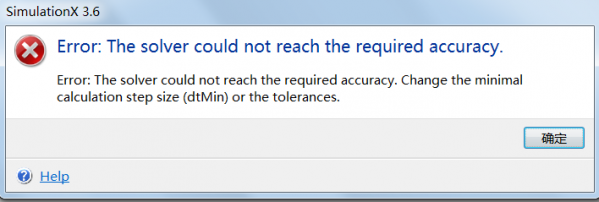

    大家好,我最近在用simulationX这个软件做电学方面的仿真,就是出不来结果,很多问题,自己也不知道怎么改?想请教大神。

    simulationX软件使用遇到的问题

    simulationX软件使用遇到的问题

    simulationX软件使用遇到的问题

    simulationX软件使用遇到的问题

    simulationX软件使用遇到的问题

    simulationX软件使用遇到的问题

    还有系统是奇异的,还有浮点数溢出的问题。有人会吗?谢谢啦



  • TA的每日心情
    郁闷
    2017-9-20 16:46
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2017-9-14 20:00:28 | 显示全部楼层 IP属地:陕西西安
    有人会吗??就是说遇到这些问题该怎么办啊,怎么改参数呢

    该用户从未签到

    发表于 2017-12-1 04:45:29 | 显示全部楼层 IP属地:上海
    除非模型固有频率太高,那样的话需要调整仿真步长里的容差或者最小最大步长。但是如果不是固有频率太高的话,一般是模型逻辑有问题,出现了真实世界里不可能出现的极端恶劣工况
  • TA的每日心情
    开心
    2019-6-3 09:57
  • 签到天数: 89 天

    [LV.6]常住居民II

    发表于 2019-1-29 15:08:58 | 显示全部楼层 IP属地:上海
    1. 设置好稳定状态下的初始值再运行仿真
    2. 把计算步长尽量减小
    3. 切换求解器
    4. 加个容性元件

    一般就这几种解决办法,SimulationX错误提示不够清晰,只能来回试。
