柱塞泵控制油路

TA的每日心情

	开心 2021-5-27 11:21

签到天数: 36 天

[LV.5]常住居民I

发表于 2017-9-19 11:18:09 | 显示全部楼层 |阅读模式 IP属地:山东济宁

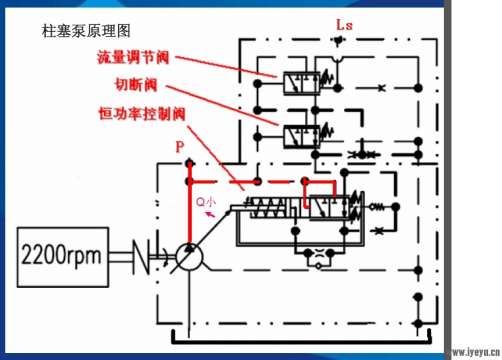

哪位老师能给解释下此斜盘式柱塞泵控制油路的作用，没看懂

回复

使用道具举报

LO静水流深VE

TA的每日心情

	开心 2017-9-30 20:14

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2017-9-21 10:16:09 | 显示全部楼层 IP属地:河北石家庄

负载敏感+压力切断+功率控制，可以查阅一下力士乐变量泵培训资料，

回复支持反对

使用道具举报

TA的每日心情

	擦汗 2017-8-29 08:08

签到天数: 15 天

[LV.4]偶尔看看III

发表于 2017-9-21 11:53:16 | 显示全部楼层 IP属地:湖南长沙

看图学些，这是恒压变量泵的原理




回复支持反对

使用道具举报

LO静水流深VE

TA的每日心情

	开心 2017-9-30 20:14

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2017-9-21 17:00:18 | 显示全部楼层 IP属地:河北石家庄

renga 发表于 2017-9-21 11:53
看图学些，这是恒压变量泵的原理

力士乐又开发新泵了？

回复支持反对

使用道具举报

LO静水流深VE

TA的每日心情

	开心 2017-9-30 20:14

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2017-9-21 17:01:37 | 显示全部楼层 IP属地:河北石家庄

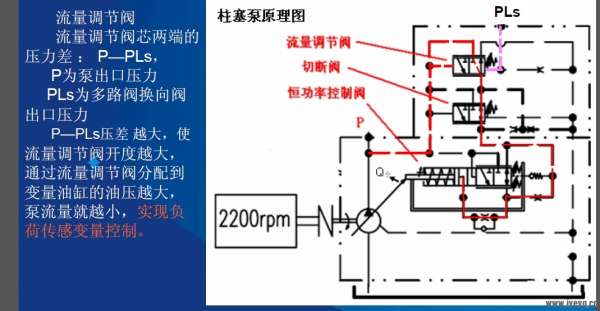

原理图应该是这个泵，见图片

回复支持反对

使用道具举报

LO静水流深VE

TA的每日心情

	开心 2017-9-30 20:14

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2017-9-21 17:05:48 | 显示全部楼层 IP属地:河北石家庄

对比一下A8V

回复支持反对

使用道具举报

LO静水流深VE

TA的每日心情

	开心 2017-9-30 20:14

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2017-9-21 17:11:32 | 显示全部楼层 IP属地:河北石家庄

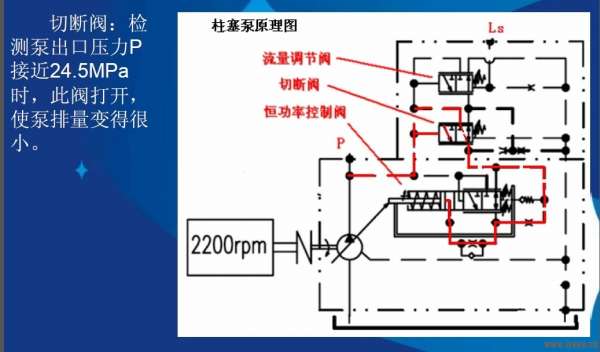

再上个图片

回复支持反对

使用道具举报

TA的每日心情

	开心 2017-9-9 14:13

签到天数: 1 天

[LV.1]初来乍到

发表于 2017-9-22 14:33:46 | 显示全部楼层 IP属地:江苏

论坛里有详细的A10v的介绍的

回复支持反对

使用道具举报

该用户从未签到

发表于 2017-9-22 19:11:10 | 显示全部楼层 IP属地:广东佛山

LO静水流深VE 发表于 2017-9-21 17:05
对比一下A8V

兄弟，你这个详解版的可不可以分享一下？[email protected]

回复支持反对

使用道具举报
