请教插装减压阀的性能曲线

[复制链接]
  • 打卡等级:即来则安
  • 打卡总天数:223
  • 打卡总奖励:618
发表于 2017-9-22 00:05:41 | 显示全部楼层 |阅读模式
本帖最后由 LeBlanccc 于 2017-9-22 00:06 编辑

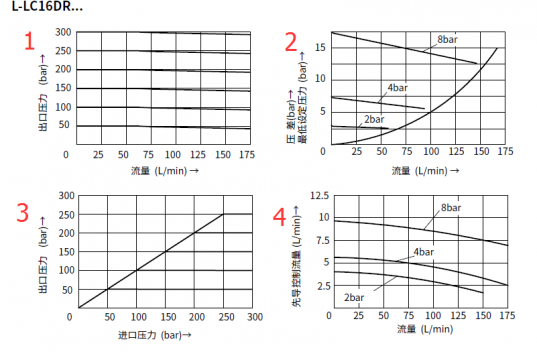

求教这个样本上的插装减压阀的性能曲线 1,2,3,4该如何理解?
图1中曲线为何有5条?并且随着流量出口压力下降代表什么?
图2中的那个随流量上升的曲线我知道是压降曲线,但是另外那三条标有0.2MPa,0.4MPa,0.8MPa的三条曲线代表的什么意思呢?
图3中的进口压力和出口压力的曲线为何也有5条,该如何来看这些曲线的意思?
图4中那三条标有0.2MPa,0.4MPa,0.8MPa的三条曲线代表的什么意思?
新人请各位指教,谢谢了

性能曲线

性能曲线

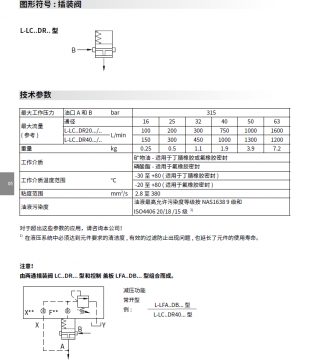

样本

样本
  • 打卡等级:偶尔看看
  • 打卡总天数:74
  • 打卡总奖励:217
发表于 2017-10-9 22:45:53 | 显示全部楼层
1.5条曲线是对应5个出口压力,不同压力流量特性不同;2.最低设定压力时,压降流量特性;3.进油压力不同是出口压力增益;4.控制油口流量与压降和主阀流量特性关系

5.以上仅代表个人理解,不对之处望纠正
