插装阀阀芯出的阻尼头作用

打卡等级：即来则安
打卡总天数：224
打卡总奖励：619

发表于 2017-9-23 14:07:44 | 显示全部楼层 |阅读模式

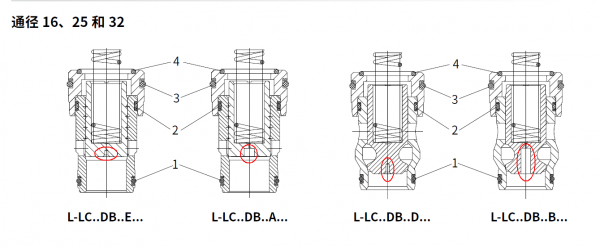

如图中红色圈所示，那个处于阀芯出的凹槽的作用是什么？

插装阀阀芯出的阻尼头作用

插装阀阀芯出的阻尼头作用

回复

使用道具举报

打卡等级：即来则安
打卡总天数：296
打卡总奖励：732

发表于 2017-9-23 18:11:04 | 显示全部楼层

个人理解：
图1,2,4 应为创造薄壁孔条件。
图3 更像工艺孔。

回复

使用道具举报

打卡等级：论坛老炮
打卡总天数：1409
打卡总奖励：4214

发表于 2017-9-24 14:18:19 | 显示全部楼层

应该是零件加工中心孔

回复

使用道具举报

打卡等级：论坛老炮
打卡总天数：1014
打卡总奖励：2921

发表于 2017-9-24 16:37:21 | 显示全部楼层

A型中心孔，磨工序需要

回复

使用道具举报
