关于单级比例阀中的液动力问题

[复制链接]
  • TA的每日心情

    2022-9-18 19:07
  • 签到天数: 223 天

    [LV.7]常住居民III

    发表于 2017-10-2 15:37:34 | 显示全部楼层 |阅读模式 IP属地:湖南

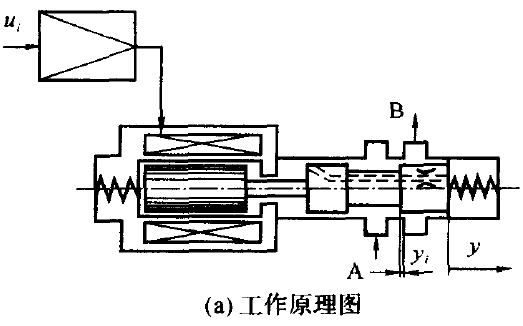

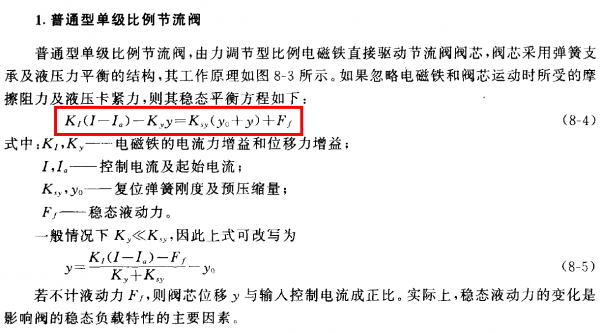

    单级比例阀如图1所示,图2中红色框为计算阀芯轴向受力的公式,这个公式等号左边为电磁力,右边为弹簧力和液动力,我想请问下,为何公式中没有算上阀芯收到液压力?请各位前辈指教

    关于单级比例阀中的液动力问题

    关于单级比例阀中的液动力问题

    关于单级比例阀中的液动力问题

    关于单级比例阀中的液动力问题
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2017-10-2 16:16:28 | 显示全部楼层 IP属地:江苏淮安
    该力没作用在阀芯两端
  • TA的每日心情

    2022-9-18 19:07
  • 签到天数: 223 天

    [LV.7]常住居民III

     楼主| 发表于 2017-10-2 17:51:15 | 显示全部楼层 IP属地:湖南
    cqzyouxiang 发表于 2017-10-2 16:16
    该力没作用在阀芯两端

    可以认为作用于阀芯的内端面(即靠近A进出口处的端面)的液压力大小相等,方向相反,从而抵消,所以公式中没有计入,对吗?
  • TA的每日心情

    2022-9-18 19:07
  • 签到天数: 223 天

    [LV.7]常住居民III

     楼主| 发表于 2017-10-2 17:52:13 | 显示全部楼层 IP属地:湖南
    cqzyouxiang 发表于 2017-10-2 16:16
    该力没作用在阀芯两端

    然后,再请教下哈,那个滑阀阀芯上有个内流道,还有个节流的孔,请问这个是用来做什么的呢?请指教,谢谢!
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2017-10-2 21:52:16 | 显示全部楼层 IP属地:江苏淮安
    LeBlanccc 发表于 2017-10-2 17:51
    可以认为作用于阀芯的内端面(即靠近A进出口处的端面)的液压力大小相等,方向相反,从而抵消,所以公式 ...

    是的————————
  • TA的每日心情
    慵懒
    2015-4-23 09:31
  • 签到天数: 44 天

    [LV.5]常住居民I

    发表于 2017-10-2 21:53:49 | 显示全部楼层 IP属地:江苏淮安
    LeBlanccc 发表于 2017-10-2 17:52
    然后,再请教下哈,那个滑阀阀芯上有个内流道,还有个节流的孔,请问这个是用来做什么的呢?请指教,谢谢 ...

    平衡两腔(泄漏油液)的容积变化;兼有阻尼,提高动态的平稳性。
  • TA的每日心情

    2022-9-18 19:07
  • 签到天数: 223 天

    [LV.7]常住居民III

     楼主| 发表于 2017-10-2 23:25:01 | 显示全部楼层 IP属地:湖南
    cqzyouxiang 发表于 2017-10-2 21:53
    平衡两腔(泄漏油液)的容积变化;兼有阻尼,提高动态的平稳性。

    谢谢!
  • TA的每日心情
    开心
    2022-6-22 14:35
  • 签到天数: 571 天

    [LV.9]以坛为家II

    发表于 2017-10-3 07:19:03 | 显示全部楼层 IP属地:重庆
    文章已经说的很清楚:“阀芯采用液压力平衡的结构”,所以,液压力平衡 为零。
