刚刚学习用SW画了个阀块

mjguo6618 · 发表于 2017-10-20 16:57:29

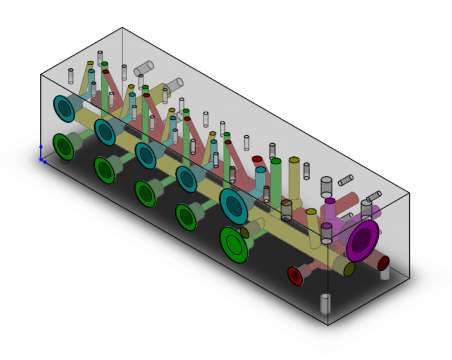

刚刚学习用SW画了个阀块,不熟练

刚刚学习用SW画了个阀块

tongyuan · 发表于 2017-10-21 19:30:10

貌似斜孔有点多，加工困难

lancelot70 · 发表于 2017-10-22 06:32:14

不错的画的，支持楼上的说法，可以开工艺孔就好，斜孔是万不得以。

2110801044 · 发表于 2017-10-22 21:52:58

斜孔解决了工艺孔泄露点问题，很多公司都这么做的啊，觉得没什么问题

mjguo6618 · 发表于 2017-10-23 07:48:34

本帖最后由 mjguo6618 于 2017-10-23 07:56 编辑

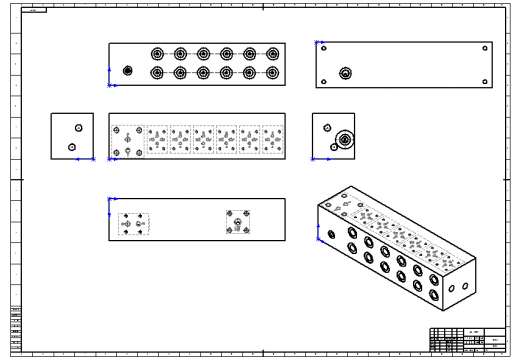

这是各个视图排列，还没标尺寸

mjguo6618 · 发表于 2017-10-23 08:00:14

斜孔，加工厂家说没问题

牛奶加咖啡 · 发表于 2017-10-23 08:21:24

本帖最后由牛奶加咖啡于 2017-10-23 08:24 编辑

斜孔是可以，但椭圆孔你要怎么密

mjguo6618 · 发表于 2017-10-23 09:56:56

这个可以这么解决，加工小一号的孔

lixiaoyong12 · 发表于 2017-11-28 10:33:37

斜孔最后还是取消，加工定位太难

xzfxue2723 · 发表于 2017-11-30 20:16:57

斜孔不易加工，密封困难，想办法开工艺孔吧。
