比例阀节流阀样本曲线如何看？

LeBlanccc · 发表于 2017-10-31 20:43:56

如下图A为两种比例节流阀，图B为其对应的压降流量图，其中A中的图1流动方向，为A至B，图2中的流动方向为B至A，对应图B中的压降流量曲线，
为何流动方向为A至B的阀，流量随压降增大而增大；而流动方向为B至A的阀，流量随压降增大先增大后减少？

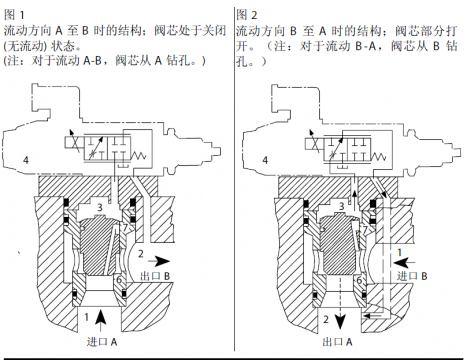

图A

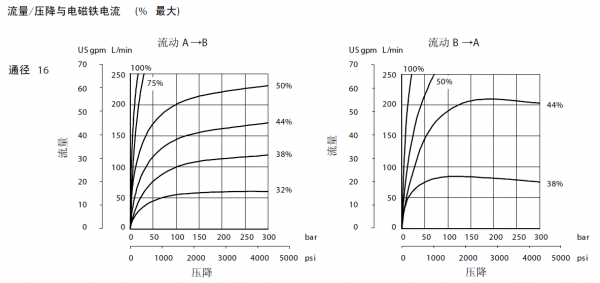

图B

back2049 · 发表于 2017-11-9 16:55:45

这是哪家的阀，力士乐的不会

LeBlanccc · 发表于 2017-11-10 00:26:09

back2049 发表于 2017-11-9 16:55
这是哪家的阀，力士乐的不会

威格士 HFV型比例节流阀

88107482 · 发表于 2017-11-15 22:01:03

应该和先导阀控制进油与通断电有关系。图2中;阀芯部分打开

sinomach · 发表于 2017-11-22 07:26:44

流量变大后，液动力影响造成的

sinomach · 发表于 2017-11-22 07:28:10

可以看一下力士乐培训教材，上面明确解释了这个问题
