定量泵系统 大泵溢流阀压力

sddboy

wxl10218 发表于 2017-11-22 21:09
你把流量改成50L/min看下效果就知道是不是阀芯小的问题来了

我后来检查也发现是电磁阀阀芯默认参数我没改  问题就出在这

你说的是对的

现在 溢流阀的压力是正常了   负载小 常闭状态

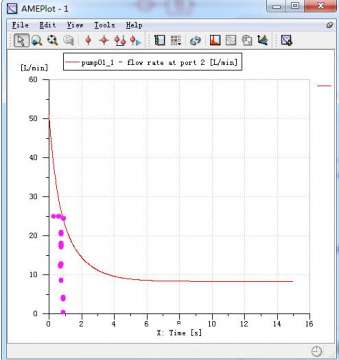

为什1号油缸运动到位过程中（不到1秒）   流量曲线是下降的

下降到25L左右，这是定量泵啊    不应该下降这么多啊

见图

wxl10218

sddboy 发表于 2017-11-23 12:29
我后来检查也发现是电磁阀阀芯默认参数我没改  问题就出在这

你说的是对的

你电磁阀最后没有信号了，你拉下电磁阀的输入电流信号看看

sddboy

wxl10218 发表于 2017-11-23 18:48
你电磁阀最后没有信号了，你拉下电磁阀的输入电流信号看看

活塞杆到头  失电保持 中位

分段信号 第一阶段 我就设了 1秒   一号缸到头时间 1秒不到  ， 第二阶段信号 为 0 截止

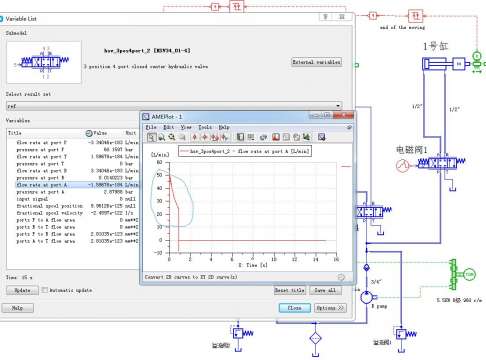

应该又是参数哪里设置的不对，   还有这个系统在1秒到3.5秒 差动， 3.5秒后  大泵卸荷，溢流阀全开

看大泵出口流量曲线感觉不对啊
（我给你 发了个私信  看看 方不方便）

sddboy

wxl10218 发表于 2017-11-23 18:48
你电磁阀最后没有信号了，你拉下电磁阀的输入电流信号看看

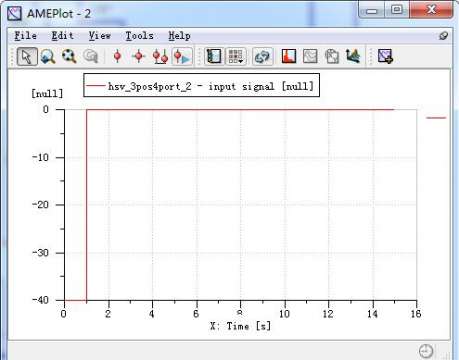

电磁阀1 输入信号

sddboy

wxl10218 发表于 2017-11-23 18:48
你电磁阀最后没有信号了，你拉下电磁阀的输入电流信号看看

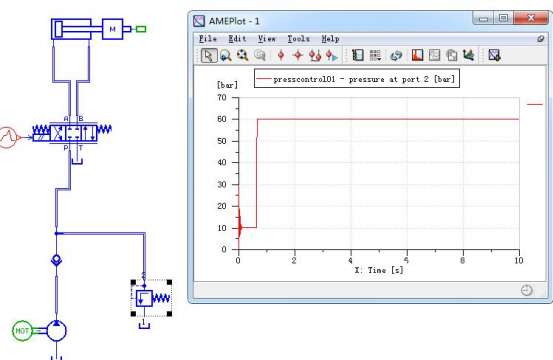

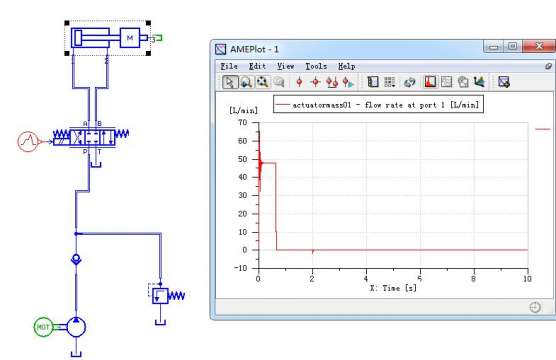

我把那部分油路  单独拉出来   建立一个简单的来做实验 结果压力 和 流量  都比较正常
见图片

wxl10218

sddboy 发表于 2017-11-24 08:24
活塞杆到头  失电保持 中位

分段信号 第一阶段 我就设了 1秒   一号缸到头时间 1秒不到  ， 第二阶段 ...

你的过滤器通过能力太差，泵吸油口压力都是负的了，把过滤器改大，油箱使用增压油箱就可以了

sddboy

wxl10218 发表于 2017-11-25 18:11
你的过滤器通过能力太差，泵吸油口压力都是负的了，把过滤器改大，油箱使用增压油箱就可以了

把过滤器 这东西 给忘了

多谢  大侠  帮助    感激涕零
