新人推断液压图

romanticjune · 发表于 2017-11-16 08:44:16

huangyeya 发表于 2017-11-16 08:31
常规来说，我们画原理图时默认换向阀的P口对着的是A口，T口对着的是B口。

这个换向阀是y型的，貌似就是P口和A口是连着的，T和B相连，但我疏忽的是这个油泵不是一个单纯的泵，而是一个液压泵站，本身也是自带溢流、单向阀的。

huangyeya · 发表于 2017-11-16 08:47:41

应该是一个限压式的叶片泵或者齿轮泵吧

huangyeya · 发表于 2017-11-16 08:49:03

Y型中位机能是P口封闭，A、B与T口通

romanticjune · 发表于 2017-11-16 09:19:20

感谢大家的回复，是一个液压泵站，可以手动和电机加压，我又重新补充了图，请大家指教。

romanticjune · 发表于 2017-11-16 09:23:09

奥，那个三位四通换向阀的图和液压泵的图也附上吧。

这个是液压泵站

这个是换向阀

romanticjune · 发表于 2017-11-16 18:13:37

自顶，求各位大神帮帮忙，谢谢。

劲柳 · 发表于 2017-11-17 15:40:29

那张“阿里旺旺图片”啥意思？哪儿来的？

feixue · 发表于 2017-11-17 16:23:18

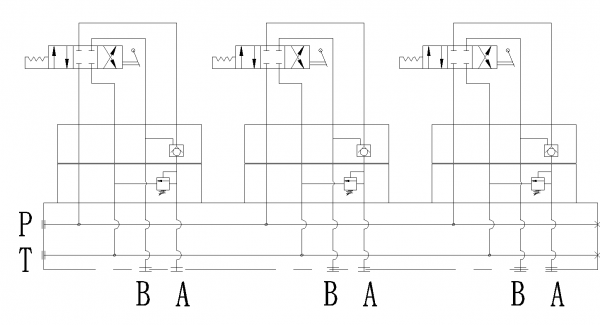

应该是这样的吧！

feixue · 发表于 2017-11-17 16:24:22

换向阀的中位是Y型的

romanticjune · 发表于 2017-11-17 18:58:15

feixue 发表于 2017-11-17 16:24
换向阀的中位是Y型的

哇，好感动，竟然特地画了一张图，谢谢。
抱歉，回复迟了，对，中间的三位四相换向阀是Y型的，上面的标识是这样画的。
