请教图示负载后液压缸缓慢回收的原因

  [复制链接]

9

主题

16

回帖

49

积分

液压小学生

金钱
19
积分
49
发表于 2017-12-1 16:37:28 |安徽| 显示全部楼层 |阅读模式

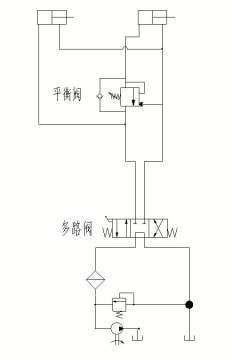

我公司产品的液压原理图如附件,当负载将液压缸活塞杆伸至最长时,停止给油,活塞杆缓慢回收,目前已经采取了以下措施:
1、怀疑液压缸内漏,更换了液压缸;
2、怀疑平衡阀损坏,已更换;
3、怀疑负载过大,已超过平衡阀设定压力,在将平衡阀设定压力调大的过程中,一开始调节一点后油缸回收速度减慢了,但再往大调速度反而越来越快;
现在已找不出故障原因了,请大神指教!谢谢!

请教图示负载后液压缸缓慢回收的原因

请教图示负载后液压缸缓慢回收的原因

3

主题

113

回帖

70

积分

液压中学生

金钱
8551
积分
70
发表于 2017-12-2 09:53:16 |江苏| 显示全部楼层
油缸有杆腔如果有压力可能打开平衡阀使油缸液动。
回复

使用道具 举报

26

主题

35

回帖

156

积分

液压中学生

金钱
1045
积分
156
发表于 2017-12-2 20:28:58 |云南| 显示全部楼层
多路阀中位机能换为“Y”型机能。

点评

这个阀在中位的时候使平衡阀存在一定的背压,没有完全关闭  发表于 2017-12-5 11:23
这个才是正解  发表于 2017-12-4 15:29
回复

使用道具 举报

2

主题

3

回帖

33

积分

液压小学生

金钱
94
积分
33
发表于 2017-12-2 21:49:41 |中国| 显示全部楼层
保压回路。用的是两个缸么?如你所述,其他都没问题。个人认为可能是偏载,左缸受压大,右缸受压小。压差使得多路阀的单向阀打开。建议左边右油管连至平衡阀上方。
回复

使用道具 举报

7

主题

234

回帖

418

积分

液压硕士

金钱
7692
积分
418
QQ
发表于 2017-12-3 16:47:49 |江苏| 显示全部楼层
当负载将液压缸活塞杆伸至最长时,
是什么意思?是不是两缸活塞杆都慢慢回收?
回复

使用道具 举报

0

主题

5

回帖

3

积分

液压小学生

金钱
11
积分
3
发表于 2017-12-5 06:44:21 |广东| 显示全部楼层
多路阀内漏了吧。
回复

使用道具 举报

0

主题

5

回帖

3

积分

液压小学生

金钱
11
积分
3
发表于 2017-12-5 06:52:45 |广东| 显示全部楼层
左缸是否应装在平行阀上方?,或者左边油路加个单向阀
回复

使用道具 举报

9

主题

16

回帖

49

积分

液压小学生

金钱
19
积分
49
发表于 2017-12-5 12:31:12 |安徽| 显示全部楼层
风雨人生 发表于 2017-12-3 16:47
当负载将液压缸活塞杆伸至最长时,
是什么意思?是不是两缸活塞杆都慢慢回收?

两根油缸在前端是刚性连接的,负载的情况下降油缸伸出至最长,这个平衡阀设计的的目的是为了保压,防止因负载的自重导致油缸产生位移的
回复

使用道具 举报

9

主题

16

回帖

49

积分

液压小学生

金钱
19
积分
49
发表于 2017-12-5 12:31:39 |安徽| 显示全部楼层
goodfeel 发表于 2017-12-5 06:44
多路阀内漏了吧。

目前正在准备更换多路阀进行试验
回复

使用道具 举报

9

主题

16

回帖

49

积分

液压小学生

金钱
19
积分
49
发表于 2017-12-5 12:37:15 |安徽| 显示全部楼层
chgyuan 发表于 2017-12-2 20:28
多路阀中位机能换为“Y”型机能。

这个平衡阀的先导比是3:1,平衡阀开启压力最大为280bar,有杆腔背压是不是应该达到280/3才能开启平很阀呢?
回复

使用道具 举报
