图中红色圈内液压元件什么功能

aiyeya123 · 发表于 2012-11-6 12:07:15

它是控制油路的过滤器

清水 · 发表于 2012-11-6 23:28:42

是个过滤器,防止上面的阻尼孔堵塞.

流控液压 · 发表于 2015-3-10 12:42:51

过滤器啊应该是

液压虫子 · 发表于 2015-3-11 23:49:32

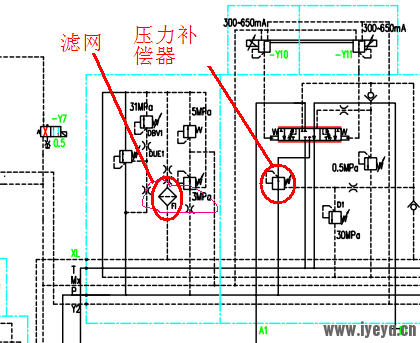

大家都别猜了，这不就是BUCHER分片式负载敏感阀的首联么！一个阀体积有限，何况是个阀的首联，，放不下滤清器的，就是个钢丝滤网而已。
建议去查BUCHER的样本。

驴蛋哥哥 · 发表于 2015-3-12 09:40:35

液压虫子发表于 2015-3-11 23:49
大家都别猜了，这不就是BUCHER分片式负载敏感阀的首联么！一个阀体积有限，何况是个阀的首联，，放不下滤清 ...

这个阀没有压力补偿啊

液压虫子 · 发表于 2015-3-12 23:10:01

驴蛋哥哥发表于 2015-3-12 09:40
这个阀没有压力补偿啊

没说压力补偿器啊，压力补偿器在工作联，不在首联。

驴蛋哥哥 · 发表于 2015-3-13 08:53:54

液压虫子发表于 2015-3-12 23:10
没说压力补偿器啊，压力补偿器在工作联，不在首联。

你好，七楼图不是有个工作联吗？那个没有压力补偿器啊

液压虫子 · 发表于 2015-3-13 22:31:10

楼主，你问的不是滤网么？怎么又讨论起压力补偿器呢？

交流学习 · 发表于 2015-3-15 21:20:01

iyeya 发表于 2012-3-20 21:24
看你的原理图像是70吨起重机的原理图，这个回路是ls的压力通过两个阻尼直接回T，关于这个回路的作用我个人 ...

正解.
问题是滤油器,答的是液压阻尼,但是楼主的困惑应该是两个阻尼.

液压虫子 · 发表于 2015-3-16 23:32:17

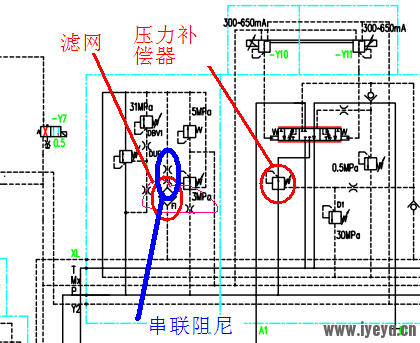

串联阻尼，是快速泄压用的。之所以串联，是防止阻尼太小，容易堵塞。
我猜的，请各位大神指教！
