先导式溢流阀问题求助

[复制链接]
发表于 2023-4-6 11:28:17 来自手机 | 显示全部楼层 |阅读模式

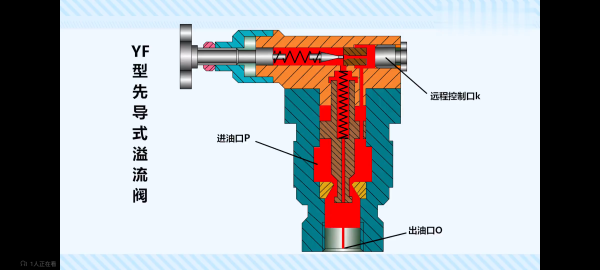

先导式溢流阀开启时,出油口连油箱,压力为0,因为进油口和出油口连通的,进油口处的压力也应该为0啊,那样主阀芯不是在弹簧作用下关闭了吗?实际情况肯定不是阀芯一直处于开启和关闭这两个状态之间切换的。
  • 打卡等级:常驻居民
  • 打卡总天数:519
  • 打卡总奖励:902
发表于 2023-4-7 09:11:49 | 显示全部楼层
在流动的流体中连通的部位压力不一定是相同的,只有有了压差流体才能流动,压差越大流动速度越快。
回复 支持 反对

使用道具 举报

发表于 2023-4-7 09:12:21 | 显示全部楼层
开个口子就是0吗?公式是啥懂不
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:159
  • 打卡总奖励:225
发表于 2023-4-7 09:17:16 | 显示全部楼层
当压力达到溢流压力时,上面先导溢流阀开启了,液压油经过主阀芯上的阻尼孔流动,在主阀芯上下面产生压差,下面压力超过上面压力和弹簧压力之和,所以将主阀芯推开,主阀芯弹簧压力很小,只起到开关和大流量溢流作用,上面先导溢流阀控制溢流压力;当压力没有到达溢流压力时,上面先导溢流阀没有开启,液压油静止,主阀芯上下面压力相等,但是上面有弹簧,所以主阀芯关闭。
回复 支持 1 反对 0

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:806
  • 打卡总奖励:1695
发表于 2023-4-7 09:54:43 | 显示全部楼层
进油口与出油口间通过节流口。
回复 支持 反对

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:636
  • 打卡总奖励:884
发表于 2023-4-7 09:57:04 | 显示全部楼层
没有明白你说的是什么意思?你先看下逻辑单向阀的原理再来理解这个先导式溢流阀回更简单
回复 支持 反对

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:47
  • 打卡总奖励:139
发表于 2023-4-7 16:21:30 | 显示全部楼层
先导式溢流阀开启时,进油口至出油口是微开启,所以存在压差。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:12
  • 打卡总奖励:17
发表于 2023-4-11 14:04:49 | 显示全部楼层
先导式溢流阀(Pilot-operated relief valve)是一种常用于液压系统中的阀门,它主要用于保护系统免受过高压力的损害。
该阀门的工作原理是利用主阀和先导阀组合的方式,通过液压信号来控制阀门的开启和关闭。当系统中的压力超过设定的阀门开启压力时,液体将通过先导阀进入主阀,将主阀打开,使液体通过阀门流出,从而将系统的压力控制在设定的范围内。
与普通的溢流阀相比,先导式溢流阀具有更高的控制精度和响应速度,因为它使用液压信号来控制主阀的开启和关闭,而不是依赖于机械弹簧等元件。此外,先导式溢流阀还可以通过改变先导阀的设置来调整阀门的开启压力,从而实现对系统的更精确控制。
回复 支持 反对

使用道具 举报

发表于 2023-4-12 10:07:37 | 显示全部楼层
进口压力达到先导阀弹簧的开启压力时,先导阀芯打开,有油液流向T口,因有流动,所以在节流孔两端产生压差,进而顶开主阀芯,使得油液从进油流向T口。明白?
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:6
发表于 2023-5-17 17:17:01 | 显示全部楼层
液压系统在分析的时候一定要注意要动态分析,阀芯动作并不是打开后就一直在那开着,阀芯一般都是动态动作的,也就是高频的打开关闭,阀芯打开,油液流出,压力下降,阀芯关闭,压力又上升,阀芯打开,反复如此,维持恒定压力。
