amesim永磁直流电机参数设置,路过的大佬看看

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:2
发表于 2023-4-25 07:45:54 | 显示全部楼层 |阅读模式

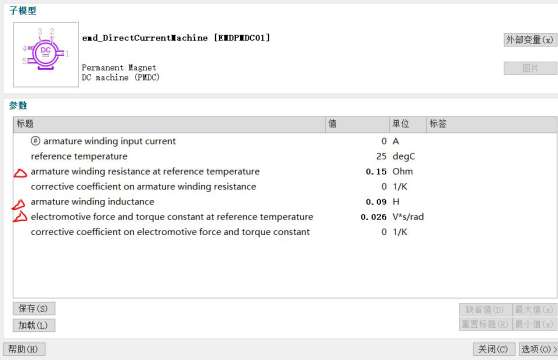

直流电机在AMESim需要设置的三个参数如图,参数1,绕组电阻;2、电感、3.转矩常数;
(有对应的电机实物)大家有懂电机的知道怎么计算或者怎么实验测吗? 捕获.JPG
  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:2
 楼主| 发表于 2023-4-25 08:31:29 | 显示全部楼层
有电机实物,这三个参数不知道怎么标定,路过的大佬给看看
回复

使用道具 举报

发表于 2023-4-30 21:56:50 来自手机 | 显示全部楼层
建模一般可以用电机供应商给的参数。
标定试验的话有一些行业标准可以参考。


大体思路就是,堵转的时候测电阻,阶梯加载测电流过dq变换折算力矩系数(或者磁链),空载阶梯设置转速测阻尼摩擦,并根据输出电压和dq电流算反电动势系数。转动惯量按设计参数。
具体措施请查阅相关永磁同步电机测试标准
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:2
 楼主| 发表于 2023-5-4 08:10:09 | 显示全部楼层
alexzc231 发表于 2023-4-30 21:56
建模一般可以用电机供应商给的参数。
标定试验的话有一些行业标准可以参考。

感谢解答,谢谢
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:103
  • 打卡总奖励:155
发表于 2023-10-22 09:51:00 | 显示全部楼层
这些资料你要去找厂家的技术,样本里面一般不全的
