华德先导溢流阀远控问题

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:62
  • 打卡总奖励:80
发表于 2023-5-31 11:21:02 | 显示全部楼层 |阅读模式
调试中遇到的问题,本意是通过1口外接测压软管通远程溢流阀进行调压,选择阀的型号为外控内排型。
  • 打卡等级:偶尔看看
  • 打卡总天数:62
  • 打卡总奖励:80
 楼主| 发表于 2023-5-31 11:34:32 | 显示全部楼层
油路:A、B口通,X口阀块上未钻孔,为堵死状态
出现的问题为:拆开阀1口堵头,发现2处无阻尼,为通孔;1口通过测压软管直接通大气,启动油泵,调节先导阀调节螺杆,压力可正常建立,1口处排油在0-5MPa左右逐渐增加,调节螺钉再增压,流量和冲击力无再变化。此处的疑问是,为何1口通大气,系统仍能建立压力,且调压几乎与堵塞1口时无二致。
测试:更换一件2处有阻尼的阀,1口通大气,系统无法建压,调节调节螺钉,系统仍无压力,1口接远程溢流阀块,可以实现远程调压
疑问:此处阻尼似乎起到了相反的作用,有阻尼能泄压,无阻尼反而不能泄压,是何原因,望朋友们指教
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:62
  • 打卡总奖励:80
 楼主| 发表于 2023-5-31 16:15:55 | 显示全部楼层

华德先导溢流阀远控问题

最近调试一系统,采用了远程溢流控制,出现以下问题,望了解的朋友指教

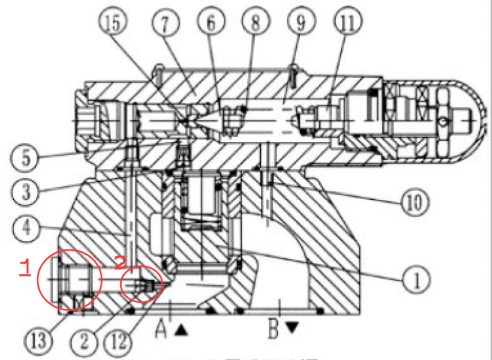

选型如下图的华德先导溢流阀,但为外控内排型,拆卸后发现2口处无阻尼,为一通孔。

阀块X口未钻孔,A口接压力腔,B口回油箱,设想为拆1口堵头,接测压软管至远程溢流阀块,远控溢流阀全开则系统通过1口泄压,系统卸荷。

实际调试中,即使1口连测压软管接大气,调节先导调节螺钉,系统仍能建立压力,且与1口堵塞时差别不大,软管排油流量和冲击力在0-5MPa时略有增加,继续调节螺钉则排油无明显变化。

为了测试,又取来同型号的另一件阀,2口带阻尼,相同试验系统无法建压,并可通过远控溢流阀调节压力。

疑问:先导溢流阀的外控是否是通过1口溢流泄压实现,还是有别的方法?2口增加阻尼为何系统反而能泄压?
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:332
  • 打卡总奖励:565
发表于 2023-6-1 07:54:11 | 显示全部楼层
其实你已经发现问题了,关键就是2处的阻尼,2处的阻尼还有15处的阻尼,产生压降,主阀芯才会打开,实现卸压,你去了2处的阻尼,没有产生压降,主阀芯不会移动,自然泄不了压,不装阻尼,1口常开通大气,那也只是卸掉一小部分的油,压力依然可以建立。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:159
  • 打卡总奖励:225
发表于 2023-6-1 09:23:28 | 显示全部楼层
2处不带阻尼时,1处的测压软管比较细,阻力较大,通过2处的流量较大,哪怕1处通大气,同样能够建立起压力,和把1处堵起来时差别不大;2处带阻尼时,通过2处的流量不大,相对1处的软管来说,还是能够流出的,所以无法建立压力,无法通过先导阀调压,把1处通过测压软管连接至遥控溢流阀,当然可以建立压力,因为本来就是这么用的。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:9
发表于 2023-6-1 11:49:26 | 显示全部楼层
因为A口的流量远大于1口的流量,即使1口通大气,A的流量也可以通过未装阻尼孔2口到达先导阀,实现调压
而装阻尼孔2口,通过2口的阻尼孔流量小,直接就通过1口排向大气,没有流量到达到达先导阀,故不能调压
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:62
  • 打卡总奖励:80
 楼主| 发表于 2023-6-1 15:10:59 | 显示全部楼层
泛舟 发表于 2023-6-1 11:49
因为A口的流量远大于1口的流量,即使1口通大气,A的流量也可以通过未装阻尼孔2口到达先导阀,实现调压
而装 ...

感谢答复,测试结果也验证了你的说法,系统不能通过1口完全泄压,必须在2口两侧建立压差打开主阀芯才能泄压。

我的疑问是,为何我选型外控内排型,此处2口会是通孔?如果外控的意思是由独立于主油路的先导油路,通过阀块上的X口或阀体上的1口,来控制2口左侧腔体压力以实现先导阀的开关,则2口应为堵头或阻尼孔,也不应该是通孔
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:261
  • 打卡总奖励:374
发表于 2023-6-3 08:43:54 | 显示全部楼层
该溢流阀是一个很复杂的节流网络,内部的流量、压力之间的关系需要较精确的计算才能得出准确结论。2处的节流口与先导阀的阀口形成了一个液压半桥,这也是该类溢流阀能够正常工作的核心原因,如果没有2处的节流口,液压流动参数依然会遵循其它节流口的流量规律,也就是说还会存在一个压力与流量的平衡关系,只不过此时溢流阀已经不处在正常工作范围内了,要想说明此时阀的工作状态需要列写很多公式才行,光用文字(语言)很难说清楚!
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:15
  • 打卡总奖励:59
发表于 2023-6-10 20:34:09 来自手机 | 显示全部楼层
没有2号阻尼的溢流阀的阀芯是打不开的。溢流的效果是通过先导溢流阀及主阀上的锥体进行, 虽然看起来压力是可控, 实际是会受油泵流量形响, 油泵流量降, 压力也会降, 引至压力波动大。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:62
  • 打卡总奖励:80
 楼主| 发表于 2023-6-12 17:08:31 | 显示全部楼层
游勇 发表于 2023-6-10 20:34
没有2号阻尼的溢流阀的阀芯是打不开的。溢流的效果是通过先导溢流阀及主阀上的锥体进行, 虽然看起来压力是 ...

谢谢回复,关于溢流阀低流量阀芯震颤我也曾在调试中见到过,这部分内容也挺感兴趣,但一直没有机会深入研究,想必会涉及流体力学相关公式与阀的流量-压降曲线,与阀芯形状的设计,开口通流面积变化都有关系,有时间一定找找资料学习。

楼上各位的回复,我已经了解要实现远控溢流,其核心还是要让主阀芯打开,所以我疑惑的是为何我采购的此款外控内排的先导溢流阀,在2口处没有阻尼或堵头,是本来设计如此,我的选型错误,还是采购买到了次品,否则下次选型仍有此疑惑。

测试中新发现的问题,此型号阀的最小开启压力为0.25MPa(带U),但我们测试发现此压力还是太高了,实现不了启动压力测试的目的,各位坛友是否有选型过更低开启压力的先导溢流阀(要能实现远控),望不吝赐教,谢谢!
