这个符号是什么阀,哪个品牌有这种阀?

[复制链接]

18

主题

164

回帖

176

积分

液压中学生

金钱
1514
积分
176
发表于 2023-6-12 06:25:45 |江苏| 显示全部楼层 |阅读模式

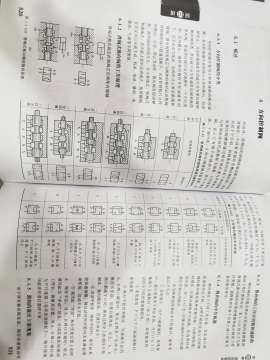

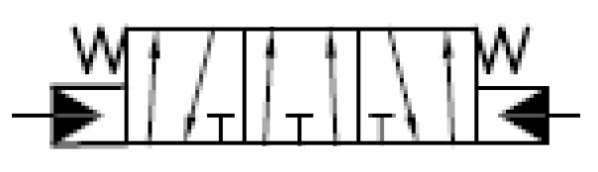

这个符号是什么阀,哪个品牌有这种阀?

1

主题

154

回帖

83

积分

液压中学生

金钱
2595
积分
83
发表于 2023-6-12 11:48:21 |天津| 显示全部楼层
这应该是一个弹簧对中的液动三位五通阀。生产液压控制阀的厂家都应该有这种阀。
回复

使用道具 举报

0

主题

7

回帖

181

积分

液压学士

金钱
884
积分
181
发表于 2023-6-12 15:45:16 |中国来自手机 | 显示全部楼层
现在阀符号基本不会这么画了
应该就是指通径10的液控三位四通方向阀,
这种阀只要是做阀的都有(不知道用哪的,现在一般都用电磁阀吧)
阀安装面参数对应

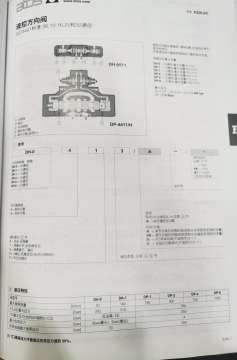

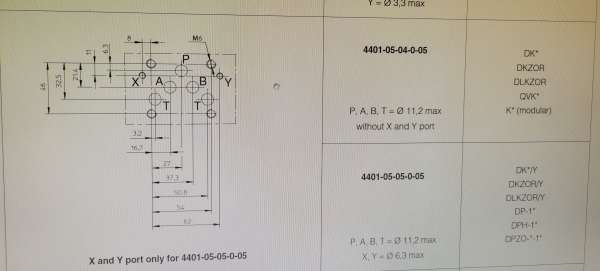

ISO4401   安装面4401-05-05-0-05

阀的符号看标准GB/T786.1或者ISO1219,大部分教材也会有介绍
回复

使用道具 举报

6

主题

87

回帖

161

积分

液压中学生

金钱
133
积分
161
发表于 2023-6-15 08:44:56 |上海| 显示全部楼层
这种阀要结合具体的应用才能分析其工作原理。
回复

使用道具 举报
