关于液压系统设计的问题

[复制链接]
发表于 2023-6-22 17:00:49 | 显示全部楼层 |阅读模式

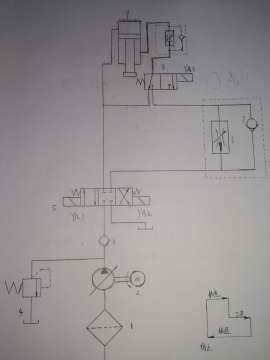

各位大神  要求实现快进、工进和快退   这样设计有什么问题吗

  • 打卡等级:初来乍到
  • 打卡总天数:55
  • 打卡总奖励:147
发表于 2023-6-23 20:21:13 | 显示全部楼层
如果快进不需要调速,上面一组单向节流阀可以取消。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:587
  • 打卡总奖励:982
发表于 2023-6-24 08:34:23 | 显示全部楼层
个人感觉这样设计可以实现快进、工进和快退,但系统在没有控制信号(电磁阀不通电)时,系统会处于高压,溢流阀会一直溢流,系统发热,三位四通电磁阀可选用M型。

点评

我觉得也是可以实现功能,但是会高压溢流  发表于 2023-6-25 18:42
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2023-6-24 17:28:17 | 显示全部楼层
怎么实现快进的
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:587
  • 打卡总奖励:982
发表于 2023-6-25 08:39:55 | 显示全部楼层
实现快进采用了差动回路
回复

使用道具 举报

 楼主| 发表于 2023-6-26 11:31:29 | 显示全部楼层
zzfjct 发表于 2023-6-23 20:21
如果快进不需要调速,上面一组单向节流阀可以取消。

如果去掉上面一组的单向节流阀 那这个差动回路会有负值负载的问题吗
回复

使用道具 举报

 楼主| 发表于 2023-6-26 11:32:07 | 显示全部楼层
tanxiany 发表于 2023-6-24 08:34
个人感觉这样设计可以实现快进、工进和快退,但系统在没有控制信号(电磁阀不通电)时,系统会处于高压,溢 ...

懂了 谢谢大佬
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:106
  • 打卡总奖励:155
发表于 2023-7-3 15:21:49 | 显示全部楼层
快进有点太快了啊
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:190
  • 打卡总奖励:211
发表于 2023-7-21 09:44:02 | 显示全部楼层
可以实现快进/工进/快退,既然是快进,可以去掉快进的单向调速阀,这样跟快退速度差不多,同时快进/快退的压力也比较低。
回复

使用道具 举报

发表于 2023-7-31 11:47:30 | 显示全部楼层
怎么快退没看出来
回复

使用道具 举报
