带圆圈的阻尼

lfq1181 · 发表于 2023-7-26 15:10:52

请教，原理图上外边带圆圈的阻尼和不带圆圈的阻尼由什么区别

lihaijun · 发表于 2023-7-26 17:03:11

带圈的是流量计

风移影动 · 发表于 2023-7-27 08:36:41

力士乐这边有约定，不带圈的阻尼为经机械加工不可更换，而带圈的则可以更换不同孔径规格。

风移影动 · 发表于 2023-7-27 08:37:56

如果是国内，图纸不那么规范，可能二者是一样的。

个人画图喜好发表于 2023-9-12 10:26

lfq1181 · 发表于 2023-7-27 17:13:35

lihaijun 发表于 2023-7-26 17:03
带圈的是流量计

不是，旁边写的直径0.8

lfq1181 · 发表于 2023-7-28 09:46:19

风移影动发表于 2023-7-27 08:36
力士乐这边有约定，不带圈的阻尼为经机械加工不可更换，而带圈的则可以更换不同孔径规格。 ...

你说的是对的，力士乐样本上有规定，带圈的是固定螺丝阻尼，不可选，不带圈的也分情况，有的不可选，有的可选

杨家艺 · 发表于 2023-8-1 11:53:06

风移影动发表于 2023-7-27 08:36
力士乐这边有约定，不带圈的阻尼为经机械加工不可更换，而带圈的则可以更换不同孔径规格。 ...

学习了，之前还不知道这种规定呢

天黑不怕晒ni · 发表于 2023-8-15 09:14:50

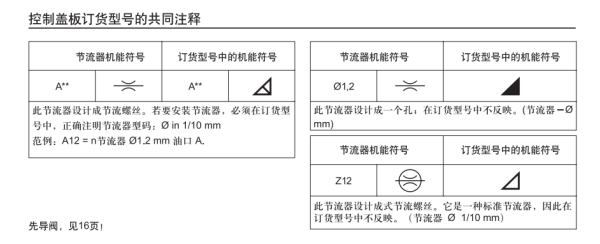

请参考样本截图

拧入式节流器啥意思？和螺纹式哪里不一样？发表于 2023-9-12 10:51
