请教高手

huadao181 · 发表于 2023-8-7 21:20:50

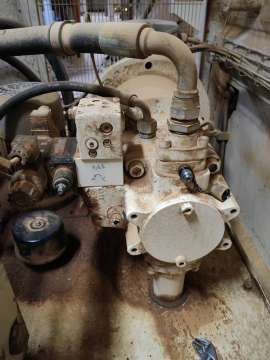

请教如何识图，主要是泵的这些个组合阀。

lihaijun · 发表于 2023-8-8 09:32:40

最好是看原理图，直接看实物需要弄明白其连接情况

zkzcmy · 发表于 2023-8-8 13:15:24

看着像atos的电液比例控制泵，有没有铭牌？

huadao181 · 发表于 2023-8-9 11:20:22

lihaijun 发表于 2023-8-8 09:32
最好是看原理图，直接看实物需要弄明白其连接情况

现象：主油管打开流量还是很大的，回油管打开不停的回流(也就是回油箱)，但是泵头测压显示很小，不知道是不是泵还是溢流阀的问题

huadao181 · 发表于 2023-8-9 11:21:24

zkzcmy 发表于 2023-8-8 13:15
看着像atos的电液比例控制泵，有没有铭牌？

泵是柱塞泵，目前就是压力建立不起来，流量是有的

zkzcmy · 发表于 2023-8-10 07:13:46

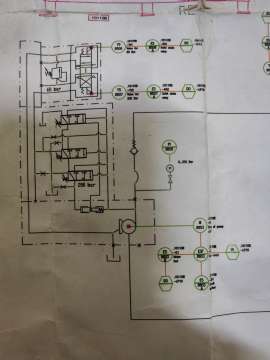

看原理，泵头的电磁换向阀，两个电磁铁都不得电，没有压力，单侧得电，一个是60bar,一个是200bar，手捅电磁换向阀两侧的应急按钮试一试。

cxf28071313 · 发表于 2023-8-15 01:01:33

看泵的样子集合以往经验，基本是泵坏了。
