液压泵图形符号

Chenflyya · 发表于 2023-9-6 22:09:10

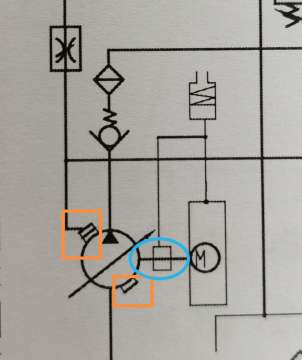

在一本教材里看到这个液压泵的图形符号，很是不解。
1，矩形框里是什么意思，接出来的管路什么作用？
2，椭圆框里是什么意思，接出来的管路什么作用？怎么比普通的符号多了那么多管路？
求问！谢谢！

y笨小孩 · 发表于 2023-9-9 09:50:34

举行框应该是联轴器、离合器椭圆框没有完整原理图就不好判断的
