溢流阀压力计算

[复制链接]

6

主题

31

回帖

562

积分

液压硕士

金钱
1969
积分
562

酱油党员

发表于 2024-3-10 08:35:53 |山东| 显示全部楼层 |阅读模式

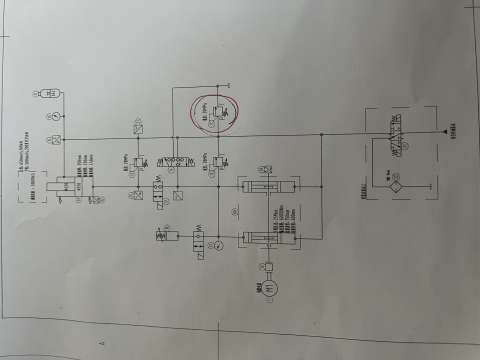

红圈的溢流阀压力怎么计算出来的

5

主题

62

回帖

54

积分

液压小学生

金钱
582
积分
54
发表于 2024-3-21 13:48:40 |北京| 显示全部楼层
首先 这个系统原理图有问题:溢流阀的出口是不允许带压的,就是说溢流阀不能串联使用。其次 原理图标注的压力调定值是根据系统负载计算之后稍大于计算值的 大约10~20bar

点评

你看错图了  发表于 2024-4-23 08:52
回复

使用道具 举报

28

主题

429

回帖

507

积分

液压硕士

金钱
143
积分
507
发表于 2024-4-22 20:48:57 |江苏| 显示全部楼层
等待上传完整原理图
回复

使用道具 举报

5

主题

735

回帖

397

积分

版主

金钱
5372
积分
397

荣誉会员酱油党员论坛富翁新锐会员技术专家

发表于 2024-4-23 09:05:51 |浙江| 显示全部楼层
12管上升下降
14管卸荷
07管刹车
M1正反转,闭式液压系统,配合12升降。

13设定20MPa,负责下降,够用了。
回复

使用道具 举报

6

主题

31

回帖

562

积分

液压硕士

金钱
1969
积分
562

酱油党员

发表于 2024-4-23 12:44:36 |山东| 显示全部楼层
gywtz 发表于 2024-4-22 20:48
等待上传完整原理图

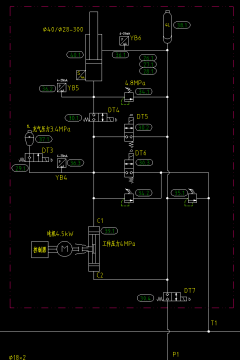

这就是一个闭式回路,原理图已经算全乎了吧
回复

使用道具 举报

6

主题

31

回帖

562

积分

液压硕士

金钱
1969
积分
562

酱油党员

发表于 2024-4-23 12:47:29 |山东| 显示全部楼层
ztc1026 发表于 2024-3-21 13:48
首先 这个系统原理图有问题:溢流阀的出口是不允许带压的,就是说溢流阀不能串联使用。其次 原理图标注的压 ...

我感觉那个13溢流阀确实用的也不对,应该直接回油箱!
回复

使用道具 举报

6

主题

31

回帖

562

积分

液压硕士

金钱
1969
积分
562

酱油党员

发表于 2024-4-23 12:49:42 |山东| 显示全部楼层
gywtz 发表于 2024-4-22 20:48
等待上传完整原理图

这个是模仿的他那个原理出的
回复

使用道具 举报

0

主题

54

回帖

724

积分

液压硕士

金钱
2575
积分
724
发表于 2024-4-30 12:44:42 |中国来自手机 | 显示全部楼层
合理设计的溢流阀结构,其回油口是可以承压的,很多工况也要让其承压的,例如闭式泵AB口的安全阀就属于这种工况。
回复

使用道具 举报

0

主题

80

回帖

48

积分

液压小学生

金钱
51
积分
48
QQ
发表于 2024-8-8 14:46:55 |天津| 显示全部楼层
我能问一下,是为了控制油缸精度吗
