各位高工,麻烦帮忙分析一下可能的原因
      最近遇到一个这样的情况:一个液压系统使用插装式比例减压阀,插在一叠加块里,一个站有2个这种阀。出现的情况 为:阀与油缸之间的管路不定时出现明显震动,压力也出现了波动。后来把比例阀插头拔掉,用圆棒顶着电磁铁的阀芯,明显能感觉到减压阀芯的高频振动。但这个振动可能是今天有,第二天就没有了,也可能过几天又发生了。不定时。总共6个站,12个这种阀,大约有5-6个阀出现过这种情况。
下面是客户对现场情况 的一些描述:
1、这个系统是间歇工作制的站,做动力源,电机带定量泵,系统一个压力开关控制电机启停,达到16MPa电机停止,低到12MPa时,电机启动;主路一个10L的蓄能器做为辅助动力源;电机几分钟会启动一次,每次运行几秒钟。
2、这个机床分别主轴卡盘和副主轴卡盘,各有一个比例阀控制压力,压力使用范围1~4MPa;两个卡盘油缸都有泄漏量,加一起最大泄漏量0.8L/min。
3、再就有些别的执行机构,跟这比例阀也不相关。
4、这两天我去观察时,机床的液压机构都没有动作,现场在给机床打精度。卡盘机构都是给的2Mpa保持夹紧状态没动。
5、然后就出现有的胶管抖动,还有1个手摸胶管感觉震的手麻的感觉。其余的胶管摸着既不抖动,也不手麻,只有在电机运行那几秒钟时摸着胶管感觉有手麻的感觉。
6、主要是有一个现象是就是有出现前一天胶管抖动的,过一天去看又不抖了;前一天不抖的,过一天有抖的…

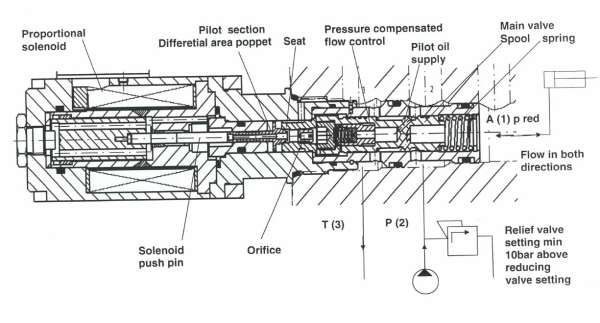

减压阀结构图

减压阀结构图

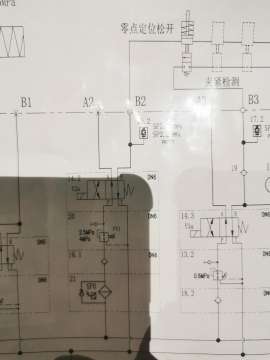

液压原理图

液压原理图
大连液总汇液压站

4

主题

61

回帖

52

积分

液压小学生

金钱
120
积分
52
发表于 2024-3-12 13:47:54 |江苏| 显示全部楼层
1、确认一下你的系统内是不是混的有气体在里面?
回复

使用道具 举报

4

主题

61

回帖

52

积分

液压小学生

金钱
120
积分
52
发表于 2024-3-12 13:51:26 |江苏| 显示全部楼层
1、首先确认一下系统内是不是混入了气体;
2、比例减压阀是不是用放大器驱动的?放大器的颤振频率和振幅,PWM频率是否调整过改善动态特性和震动;
回复

使用道具 举报

4

主题

61

回帖

52

积分

液压小学生

金钱
120
积分
52
发表于 2024-3-12 13:53:05 |江苏| 显示全部楼层
1、首先确认一下系统内是不是混入了气体;
2、比例减压阀是不是用放大器驱动的,放大器的颤振频率和振幅,PWM频率有没有对应调整过改善震动现象。
回复

使用道具 举报

2

主题

388

回帖

202

积分

液压学士

金钱
583
积分
202
发表于 2024-3-13 14:45:28 |四川| 显示全部楼层
先排除是比例阀质量问题吧,压力阀做不好就会抖动
回复

使用道具 举报

55

主题

189

回帖

318

积分

液压学士

金钱
805
积分
318
发表于 2024-3-16 12:44:41 |辽宁| 显示全部楼层
好奇的咪咪 发表于 2024-3-12 13:47
1、确认一下你的系统内是不是混的有气体在里面?

不会是因为气体的,这个系统在液压 工厂时就出现了这个情况,反复测试多天了,后来未找不明显原因时间到了,就只能先安装到设备上再测试,发现抖的原因轻了,但还是有
大连液总汇液压站
回复

使用道具 举报

55

主题

189

回帖

318

积分

液压学士

金钱
805
积分
318
发表于 2024-3-16 12:47:08 |辽宁| 显示全部楼层
好奇的咪咪 发表于 2024-3-12 13:51
1、首先确认一下系统内是不是混入了气体;
2、比例减压阀是不是用放大器驱动的?放大器的颤振频率和振幅,P ...

开始也提心放大器未设定合适,开始时对颤振的频率与振幅均做过不同的设定。未有效果。后来直接把电磁铁插头拔了,用一个圆棍捅着那个电磁铁阀芯进行压力设定,手能明显感觉到高频振动
大连液总汇液压站
回复

使用道具 举报

55

主题

189

回帖

318

积分

液压学士

金钱
805
积分
318
发表于 2024-3-16 12:49:06 |辽宁| 显示全部楼层
dirina 发表于 2024-3-13 14:45
先排除是比例阀质量问题吧,压力阀做不好就会抖动

这个也是知名国外品牌,前两年用的均正常,没有这个现象,一样的设备上的。另外该品牌方介绍,这几年他们在风电,电池等多行业,这个系列的用几千个阀了,也没有这样的反馈信息。暂时无法确认是否与质量有关。
大连液总汇液压站
回复

使用道具 举报

15

主题

75

回帖

105

积分

液压中学生

金钱
212
积分
105
发表于 2024-12-4 09:54:49 |广东| 显示全部楼层
会不会是泄漏不稳定造成的呢?或者换一下设定压力试试呢?
回复

使用道具 举报
