液压原理图有一组阀看不懂,麻烦高手指点一下

  [复制链接]
发表于 2024-4-18 17:24:03 | 显示全部楼层 |阅读模式
本帖最后由 caiyehui 于 2024-4-18 17:25 编辑

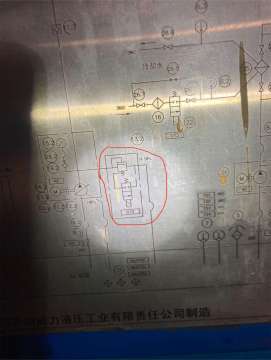

微信图片_20240418172217.jpg 这个图片里面红色标记的部分,柱塞出口的卸荷阀上的那个电磁阀是怎么工作的,他是控制卸荷阀的吗?每次气泵此电磁阀线圈指示灯亮一下,大概持续2秒不到就灭了。
  • 打卡等级:常驻居民
  • 打卡总天数:561
  • 打卡总奖励:947
发表于 2024-4-19 09:03:53 | 显示全部楼层
这个电磁阀是给溢流阀卸荷用的,当电磁阀吸合时溢流阀卸载溢流,电磁阀不通电时溢流阀正常工作。启动泵时电磁阀工作可以减小启动负荷。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:124
  • 打卡总奖励:133
发表于 2024-4-19 09:30:46 来自手机 | 显示全部楼层
从原理图看,是回油背压是否影响设定溢流压力值,图示位置回油背压不影响设定压力值,如果电磁阀换向后,回油背压值和弹簧设定值的和决定溢流压力值
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:248
  • 打卡总奖励:450
发表于 2024-4-19 09:33:45 | 显示全部楼层
就是卸荷的,电机启动时得电延时,使电机空载启动,到时断电加压。起码应该5秒。
比较常用的是常通型,电机启动完成,电磁阀得电加压。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2024-4-19 11:17:18 | 显示全部楼层
电磁溢流阀,启动时卸荷
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:582
  • 打卡总奖励:818
发表于 2024-4-19 13:53:43 | 显示全部楼层
电磁溢流阀。常位工作,换向卸荷
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:42
  • 打卡总奖励:60
发表于 2024-4-19 19:46:10 来自手机 | 显示全部楼层
电磁溢流阀,启动时卸荷
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:64
  • 打卡总奖励:98
发表于 2024-4-24 16:25:59 | 显示全部楼层
图中所示,液压泵应该是恒压变量泵,溢流阀是常闭型的,恒压变量泵启动后达到设定压力时,摆角变化不在输出流量,工作时压力发生变化降低后,摆角再次变化进行流量输出维持恒定压力;常闭型溢流阀在此处作用就是液压泵启动的同时,得电卸荷,用来保证液压泵空载启动,液压泵启动后,根据程序设置的溢流阀得电延时,断电后就可以维持系统设定的工作压力了。
此系统溢流阀的调定压力一般高于变量泵设定压力10~20bar左右。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:11
  • 打卡总奖励:11
发表于 2024-4-25 10:04:45 | 显示全部楼层
电磁溢流阀。常位工作,换向卸荷
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:89
  • 打卡总奖励:228
发表于 2024-4-26 11:13:12 | 显示全部楼层
油威力的液压系统,硫化机,密炼机的?
