关于元件选型的问题求助

旅行者！ · 发表于 2024-9-23 11:03:40

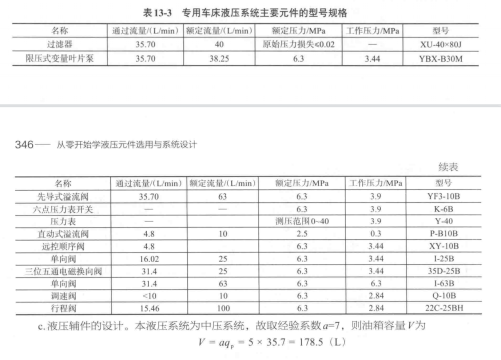

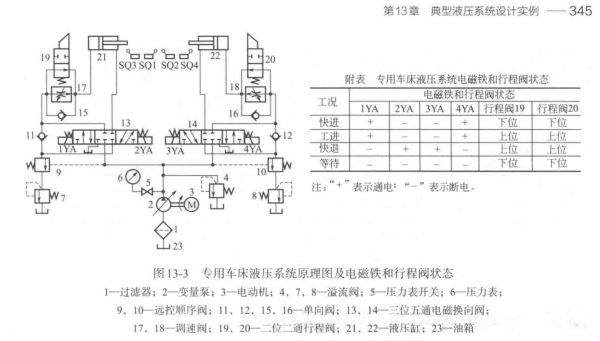

这是一本书中的液压设计案例，确定液压系统的压力和流量，确定泵和电机后，在原件选型表里面各种阀是根据工作压力和通过流量来选型的，可是表里元件的通过流量和工作压力具体是怎么计算出来的呢？书中没有详细步骤

post1234 · 发表于 2024-9-25 10:06:13

根据流量压力功率关系计算 W=PQ,功率单位：千瓦流量单位：毫升/秒压力单位：MPa兆帕

百万负翁 · 发表于 2024-10-9 11:15:23

液压元件的压力和流量需要根据负载反算回来的。常用的液压元件压力、流量以及成本需要大概了解。楼主应该是学生吧

gfdd123 · 发表于 2024-10-11 13:34:16

按照书本流量算油管直径粗的吓人

ztc1026 · 发表于 2024-11-5 15:50:50

确定执行元件的负载和速度，选择确定油泵和电机，再根据执行元件的负载和速度确定流量和压力，再去元件样本中选择匹配流量、压力的元件。
