双轴伸电机+双联叶片泵的旋向如何辨别？

aidahe2010 · 发表于 2024-10-13 09:37:08

现有一液压设备的供油是双轴伸电机、左侧轴连接单联低压大流量叶片泵（45VM50AM 1A22R
），右侧轴连接高压小流量双联叶片泵（2520VM14AM5 1BA22R
）。从泵的样本上得知，泵的旋向都是顺时针（从泵轴端看），但电机的双轴伸的轴只有一个旋转方向（如红色箭头标记），这存在矛盾呀？

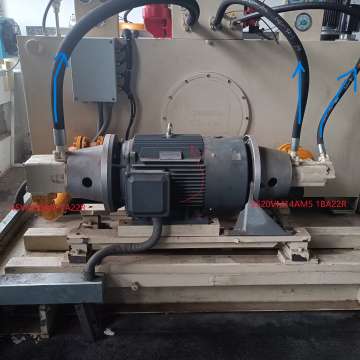

实物布置

泵样本的旋向描述

aidahe2010 · 发表于 2024-10-15 09:02:46

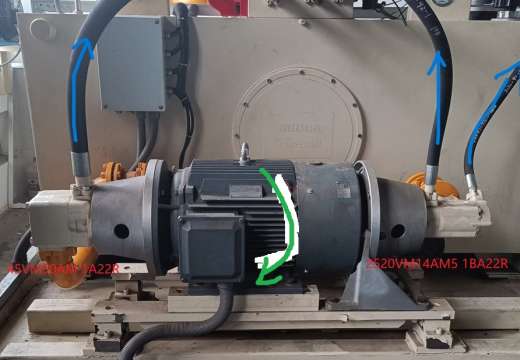

更正：电动机正确的转动方向为下图绿色箭头所示。

如果有条件可以拆下两边的油泵分别查看发表于 2024-10-17 22:48

1648183658 · 发表于 2024-10-16 03:41:53

把电机关了仔细看结束时电机轴停止前的转向
