液压阀口、薄壁小孔流量,经典公式、Amesim、SOLIDWORKS Flow Simulation计算比较

[复制链接]
  • 打卡等级:即来则安
  • 打卡总天数:247
  • 打卡总奖励:318
发表于 2024-10-16 12:00:40 | 显示全部楼层 |阅读模式
因为要计算液压阀口流量和开度,分别用经典公式、AMESim、Flow Simulation进行了计算、互相验证。
SOLIDWORKS工程数据库中没有液压油选项,使用水进行计算,按照自动最细网格划分,手动再调细网格后,电脑性能不足以计算;经典公式中介质的密度改成水的密度,公式计算与黏度无关;Amesim中介质的密度改成水的密度,计算结果与黏度基本无关。

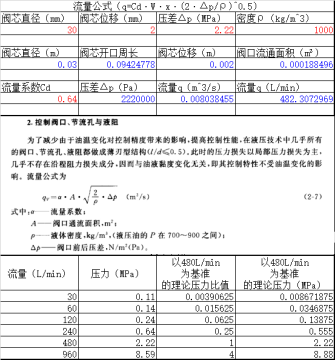

Amesim和经典公式计算的结果比较统一,Amesim计算的流量和压差的关系也符合经典公式中流量与压力开放成正比的规律(q=Cd·W·x·(2·Δp/ρ)^0.5)。

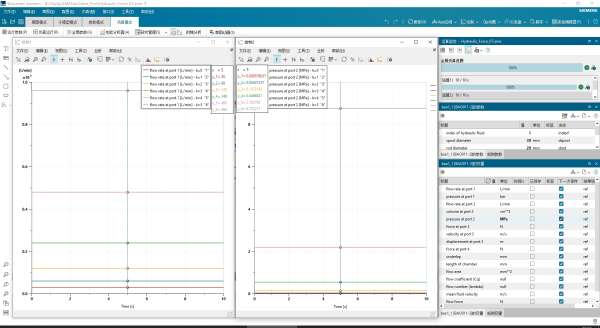

Spool 批处理.png

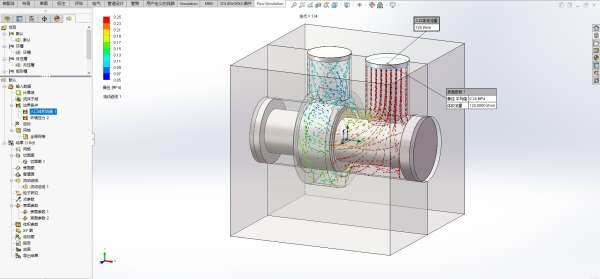

Flow Simulation计算的差异比较大,流量在480L/min时,与计算结果接近,流量差异越大,计算结果差异也越大,不符合经典公式中流量与压力开放成正比的规律。

后来又用薄壁小孔流量和压差的关系进行验证。
同样,Amesim和经典公式计算的结果比较统一,Amesim计算的流量和压差的关系也符合经典公式中流量与压力开放成正比的规律。

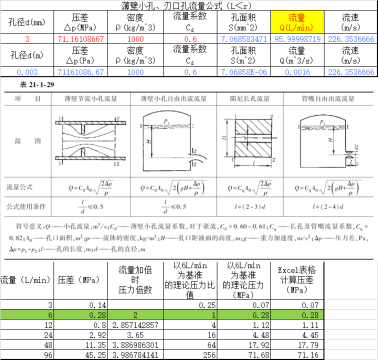

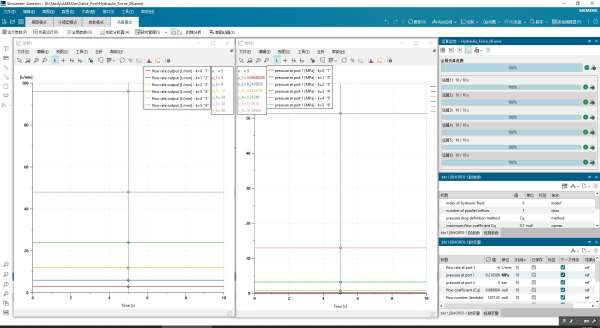

Orifice 批处理.png
同样,Flow Simulation计算的差异比较大,流量在6L/min时,与计算结果接近,流量差异越大,计算结果差异也越大,不符合经典公式中流量与压力开放成正比的规律。

SOLIDWORKS Flow Simulation计算差异可能是因为:
1.SOLIDWORKS网格划分影响计算;
2.计算流量的跨度大,跨越了层流和紊流的状态,已经不符合经典公式的适用工况。

计算中的经典公式Excel表格,Amesim、SOLIDWORKS Flow Simulation模型文件一并奉上,请有有液压阀设计经验的大神不吝指教!
Spool.part1.rar (2 MB, 下载次数: 47)
Spool.part2.rar (69.62 KB, 下载次数: 35)
Orifice.rar (1.69 MB, 下载次数: 55)
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:175
  • 打卡总奖励:222
发表于 2024-10-17 16:37:56 | 显示全部楼层
大佬SOLIDWORKS中怎么计算啊
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:770
  • 打卡总奖励:1557
发表于 2024-10-17 21:26:35 | 显示全部楼层
SOLIDWORKS Flow Simulation中采用的模型是什么样的?
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:247
  • 打卡总奖励:318
 楼主| 发表于 2024-10-17 21:37:42 | 显示全部楼层
清风盼月 发表于 2024-10-17 16:37
大佬SOLIDWORKS中怎么计算啊

使用Flow Simulation插件,建模计算。
还在摸索中,计算的不准确。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:247
  • 打卡总奖励:318
 楼主| 发表于 2024-10-19 16:29:25 | 显示全部楼层
287256492 发表于 2024-10-17 21:26
SOLIDWORKS Flow Simulation中采用的模型是什么样的?

模型是按照教材上的图形,查了一些资料画的,不是很符合实际。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:4
发表于 2024-10-21 16:13:02 | 显示全部楼层
Amesim元件库只有比例阀怎么用普通换向阀
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:247
  • 打卡总奖励:318
 楼主| 发表于 2024-10-22 13:16:42 | 显示全部楼层
唐锦 发表于 2024-10-21 16:13
Amesim元件库只有比例阀怎么用普通换向阀

直接给最大的信号开,给最小的信号关。
比例阀权当开关阀使。
