请教一下原理图 |
IP卡
狗仔卡
发表于 2024-10-17 09:19:23
提升卡
置顶卡
变色卡|

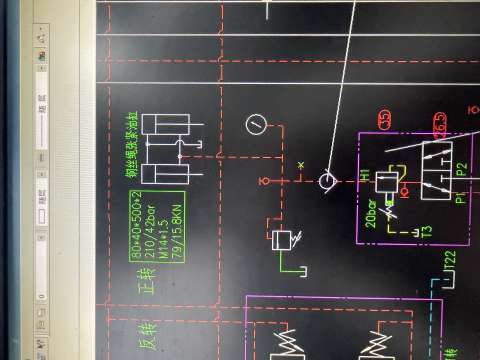

这个就是个张紧作用，只进油就行拉
| |
|
35是减压阀，图里画成溢流阀。
26.5是电磁阀，线圈没有画出来。 就是工作时油缸始终带压缩回，涨紧钢丝绳。由35减压阀控制张紧力，应该还有个泄压阀，维修时泄压。 我见过铝合金挤压机的牵引机是类似这个油路。 | |
发表于 2024-10-18 16:33:26
|
进油口的P1和P2说明有两个工作油压，压力油经电磁阀26.5和减压阀35后通过单向阀经溢流阀稳压后供油给液压缸。26.5少画线圈，35先导阀油路在后边，最好增加一个电磁阀控制溢流阀做停电泄压，或者给它并联一个泄压手阀，便于检修
| |
