阀体铸件P口缺口的作用

yys液压工程师 · 发表于 2024-10-23 16:30:31

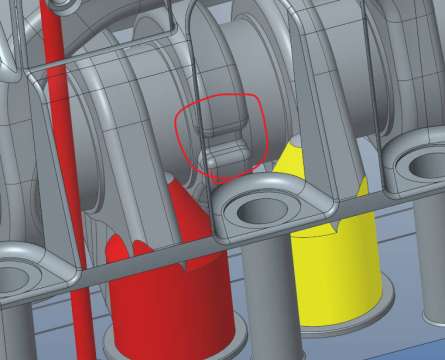

请问：图示位换向阀阀体三维，红圈位P口铸件环形油道，请问红圈部分油道设计出缺口的作用是什么？

yys液压工程师 · 发表于 2024-10-24 08:29:23

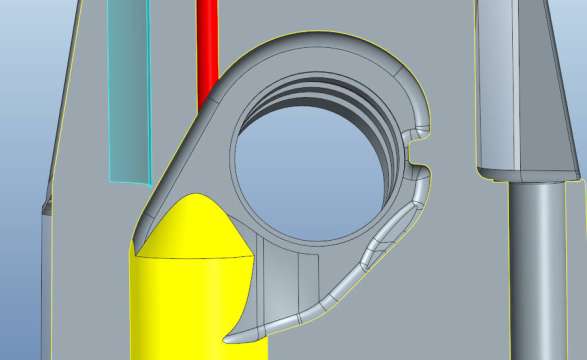

它的截面是这样的

kinghowe · 发表于 2024-10-25 08:02:29

从结构上看是防旋转用的？？

yys液压工程师 · 发表于 2024-10-25 08:41:58

kinghowe 发表于 2024-10-25 08:02
从结构上看是防旋转用的？？

不是，防旋转是通过阀芯缺口处插入一个防转螺钉

dy1xue · 发表于 2024-10-26 16:35:15

旁边有个螺栓孔，是不是为了增加壁厚呢。

阳光恩典 · 发表于 2024-10-27 15:11:31

这是力士乐7X的电液阀体，哪儿整得

yys液压工程师 · 发表于 2024-10-28 21:05:05

dy1xue 发表于 2024-10-26 16:35
旁边有个螺栓孔，是不是为了增加壁厚呢。

不需要避让，壁厚够

yys液压工程师 · 发表于 2024-10-28 21:05:29

阳光恩典发表于 2024-10-27 15:11
这是力士乐7X的电液阀体，哪儿整得

嘿嘿，逆向工程

小题大做 · 发表于 2024-10-28 21:39:52

改结构的功能为降低压降

yys液压工程师 · 发表于 2024-11-4 15:46:41

小题大做发表于 2024-10-28 21:39
改结构的功能为降低压降

能具体解释一下吗，为什么只有P口有，ABT口都没有呢

P口的话，估计还是为了改善流动性。防喘流旋涡？发表于 2024-12-4 09:34
