平衡阀背压问题

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:2
发表于 2024-11-15 16:13:43 | 显示全部楼层 |阅读模式

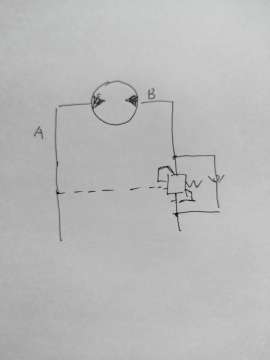

请教,见图,A口进油的情况下,B口侧有没有背压,如果有,大概在什么压力范围
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1146
  • 打卡总奖励:2262
发表于 2024-11-16 21:30:48 | 显示全部楼层
有且必须有
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1146
  • 打卡总奖励:2262
发表于 2024-11-16 21:32:06 | 显示全部楼层
有且必须要有。不然就和液控单向阀没区别了
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:806
  • 打卡总奖励:1084
发表于 2024-11-18 08:50:41 | 显示全部楼层
当A口先导压力高于顺序阀的弹簧力时,顺序阀处于打开状态,如果顺序阀的通过量不受影响B口不会建立起背压的。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:649
  • 打卡总奖励:1044
发表于 2024-11-18 09:21:25 | 显示全部楼层
B口处有背压,压力值根据系统不同而不同,大概值20-30kgf/cm2。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:6
发表于 2024-11-19 08:18:18 | 显示全部楼层
B口侧一定要有背压的,这是平衡阀存在的价值,具体的压力范围需要根据平衡阀的导压开压降流量曲线来确认的,不是一个定值。但是通常在选择平衡阀的时候,这个背压值不会低于1个MPa。希望能帮到你。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:798
  • 打卡总奖励:2244
发表于 2024-11-19 10:40:14 | 显示全部楼层

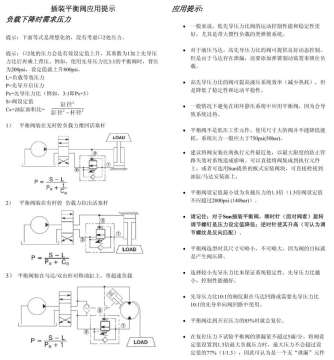

SUN的技术资料有计算公式
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:64
  • 打卡总奖励:110
发表于 2024-11-20 07:54:09 | 显示全部楼层
2-5MPa都正常
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:2
 楼主| 发表于 2024-11-21 18:56:45 | 显示全部楼层
感谢大家的回复,补充一下,是在空载的情况下
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:69
  • 打卡总奖励:72
发表于 2024-11-26 08:23:24 | 显示全部楼层
有背压,背压值可以根据先导比和通流能力来估算
回复

使用道具 举报
