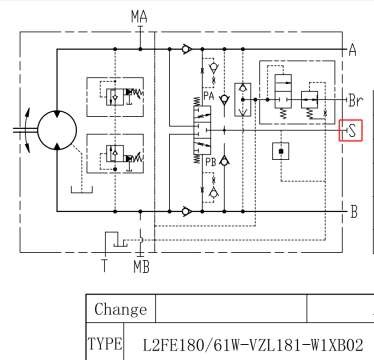

采埃孚ZF液压马达原理图解读，S口工作原理是什么，管路怎样接？

yrb123 · 发表于 2024-12-25 16:18:53

学习了发表于 2025-1-1 22:59

enjoyhuang110 · 发表于 2024-12-26 08:31:56

应该是接一个溢流阀。

tanxiany · 发表于 2024-12-26 08:51:03

S口接散热器然后回油箱。

牛肉粒 · 发表于 2024-12-26 09:10:25

冲洗口，将A/B口的低压热油经逆梭阀冲洗出来,S口接油箱

shamozhihu14 · 发表于 2024-12-26 09:29:39

S口应该是冲洗口，一般直接接回油箱的。Br口应该是控制油出口，可以用于马达刹车的控制。

S口是马达正反转油路的回油口，接回油管路，回油到油箱发表于 2024-12-26 13:24

Br估计是Brake即刹车发表于 2024-12-26 13:03

yrb123 · 发表于 2024-12-26 11:48:17

牛肉粒发表于 2024-12-26 09:10
冲洗口，将A/B口的低压热油经逆梭阀冲洗出来,S口接油箱

是补油阀？

yrb123 · 发表于 2024-12-26 11:50:42

enjoyhuang110 发表于 2024-12-26 08:31
应该是接一个溢流阀。

是个补油口，在颠簸路面行走起到稳定作用？

yrb123 · 发表于 2024-12-26 13:11:02

shamozhihu14 发表于 2024-12-26 09:29
S口应该是冲洗口，一般直接接回油箱的。Br口应该是控制油出口，可以用于马达刹车的控制。 ...

个人认为，S是补油口，在颠簸路面行走起到稳定作用，认同你Br口的说法，用于打开打开刹车。

牛肉粒 · 发表于 2024-12-26 13:27:25

yrb123 发表于 2024-12-26 11:48
是补油阀？

用于冲洗的，但确实是少了个溢流阀，S接溢流阀，然后在接油箱。如果是补油的话，那这里应该有两个反向的单向阀

﹏3、哖后° · 发表于 2024-12-26 17:20:25

换热的油回油箱
