液压原理图

sgrgrwgv

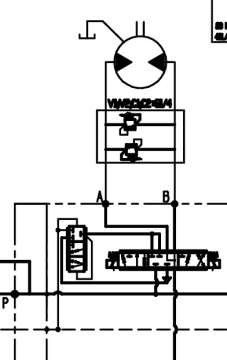

各位大佬好！想问一下马达下方方框内的结构叫什么？起什么作用？以及下面那一部分两个阀起到了什么作用？
谢谢解答！

wsjstc

学习中，我也想知道

tanxiany

马达下方的方框内的阀叫做制动阀，当换向阀回到中位时由于马达的惯性，会使得马达继续旋转，排出的液压油通过这个阀设定的压力阻止其转动，阀卸荷后的油回到马达进口循环，一直到马达停止。此阀设定的压力高低马达停止的快慢有关。下边的两个阀，一个是控制马达转向的换向阀；另一个阀是配合换向并给泵传递LS信号（控制油泵负载敏感信号）或者作为其他控制作用传递信号的。

design

方框内的是双向溢流阀，保护马达两边都不超压，同时可以起到缓冲的作用

hsq988

俗称 马达平衡阀

dirina

tanxiany 发表于 2025-1-11 10:08
马达下方的方框内的阀叫做制动阀，当换向阀回到中位时由于马达的惯性，会使得马达继续旋转，排出的液压油通 ...

换向阀是Y型中位机能，停止时候怎么超压？
我觉得4楼是对的，是马达在工作时防止超压，启动大负载的时候也可以起到缓冲作用
