液压原理图设计软件HyDraw CAD如何给符号赋予设备信息

南京东岱软件

HyDraw CAD作为一款专为液压回路设计量身打造的二维CAD软件，凭借其强大的功能和用户友好的界面，成为液压系统设计领域的先锋，HyDraw CAD不仅简化了复杂回路的设计流程，还通过自动生成物料清单等智能化功能，为工程师们提供了前所未有的设计便利。
今天我们介绍一下，我们在选择完成符号之后，如何给符号赋予设备属性。

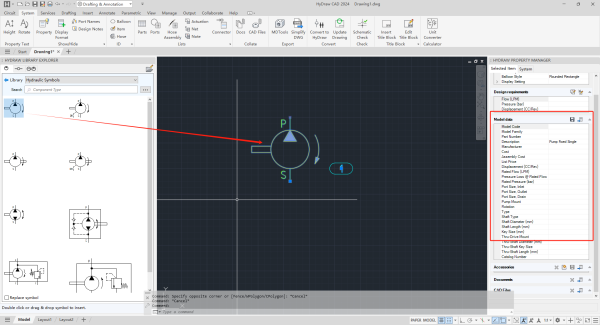

如图所示，我们在选择完成符号之后，符号的属性里面是没有这个设备的属性的。

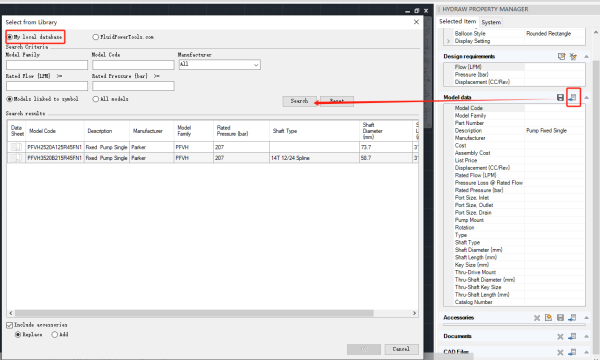

我们可以点击从库中搜索的方式给符号赋予设备信息，如图，我们点击搜索就可以找到库中所有关于泵的所有设备。

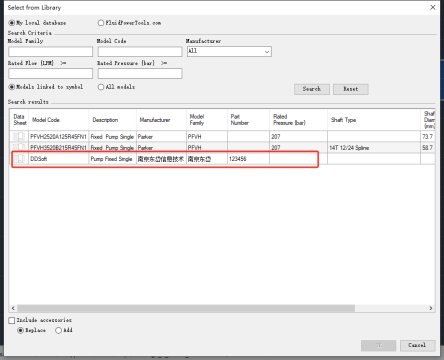

当然这个是我们在本地库中的搜索结果，说明目前我们本地库只有两种泵的类型。

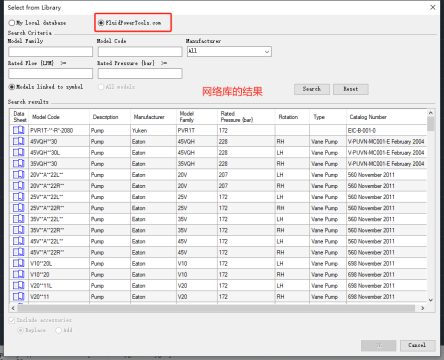

除此只外，我们还可以通过网络库去搜索设备型号，如图，我们根据信息选择使用。

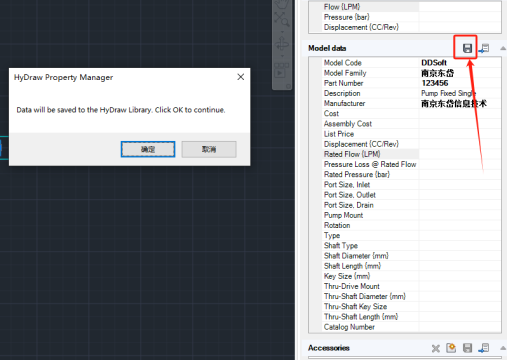

如果在网络中还是不能找到我们需要的设备信息，我们就可以自主创建设备型号，我们直接在属性栏里面填写信息，然后直接保存到库里就可以了，如图

这样的话，如果下次我们还需要用到这个设备型号，我们在本地搜索的时候，会把我们创建的这个设备型号搜索出来。

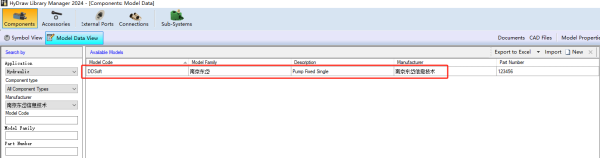

同时，我们在HyDraw Library Manager查看的时候，也是直接体现在库里面，我们可以给这设备添加说明书和链接三维模型。

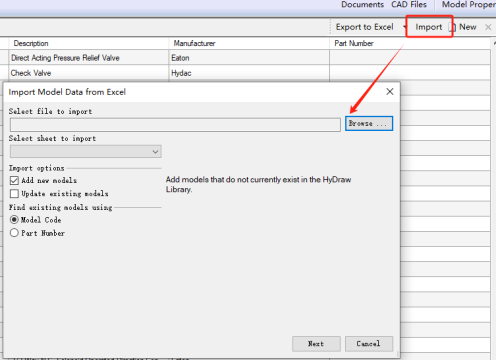

最后，如果我们都很多设备型号需要导入到库里面，我们也可以批量导入

通过以上几种给符号赋予设备属性的方法之后，是不是可以让我们的设计更高效、更准确。

清风盼月

东西是好东西，就是是全英文的

xw123321

感谢分享，很有帮助！！！！

xw123321

感谢分享，很有帮助！！！！

zeyyyy

感谢分享，非常实用

zeyyyy

感谢分享，非常实用

李丶伟

敢问阁下，软件哪里下载？
