各位大佬帮忙看下这个原理图的意思不胜感激！

泵泵泵 · 发表于 2025-3-7 13:29:01

海中游 · 发表于 2025-3-9 11:26:27

这是工程机械常用的第一代手动（脚踩）的先导控制阀，比如挖掘机的2个摇杆（手柄），每个摇杆控制4个动作及速度，摇杆输出液压油控制多路阀动作。
第二代是电气式，摇杆是控制电信号大小，电信号经过处理放大，控制比例多路阀，从而控制动作。

fhq324 · 发表于 2025-3-27 14:51:18

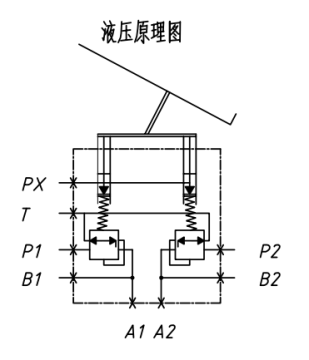

双回路脚制动阀，P1和P2分别进两路油，A1和A2分别接到两个制动回路。PX是先导油口，用于急停，PX进油时相当于全力踩下制动踏板，两路同时输出最高压力油；共用T口回油箱

fhq324 · 发表于 2025-3-27 14:53:56

双回路液压制动的脚制动阀，PX是先导油口，急停功能
