大佬们，四个单向阀加一个溢流阀组成的原件叫什么，起什么作用

wqb715 · 发表于 2025-5-3 10:19:06

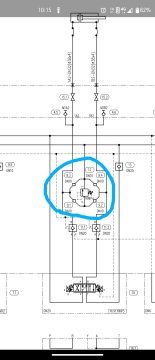

就这种的，四个单向阀加一个溢流阀组成的原件叫什么，起什么作用

qq378779921 · 发表于 2025-5-6 09:19:17

叫桥回路，AB两侧共用一个溢流阀

dirina · 发表于 2025-5-7 08:36:35

安全阀啊，油缸进出都可以保护

y笨小孩 · 发表于 2025-5-7 10:09:19

整流板加溢流阀

海中游 · 发表于 2025-5-7 11:18:35

这种情况是由4个单向阀和1个溢流阀组成的桥式油路，2个油路共用1个溢流阀。
A油路进油，B路回油，如果B油路有背压过大，B油路可以溢流。当然A油路超压也可以溢流。

wqb715 · 发表于 2025-5-7 22:49:05

一个双向溢流阀不就可以了吗

asekss · 发表于 2025-5-12 21:43:33

某一路压力大于16Mpa时该路溢流，速度过快流量供不上时从回油管吸油进行补充防止吸空从而引起振动

天涯何处 · 发表于 2025-5-13 17:58:43

桥式回路，两路共用一个溢流阀

zxy00110101 · 发表于 2025-5-22 15:02:25

起到双向防过载和双向补油的作用，非要起个名字就叫“双向防过载补油阀”吧

BarackLee · 发表于 2025-5-22 15:49:58

兼具安全溢流与补油的功能！这个原理图的画法看着可太熟悉了！
