液压原理分析

MU0668 · 发表于 2025-6-25 20:32:59

液压大神们：

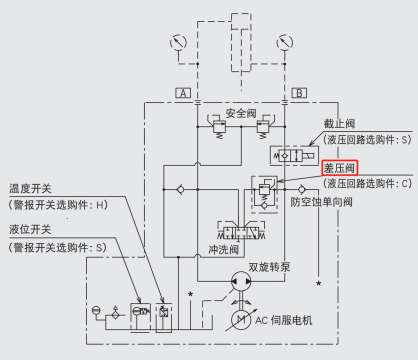

图纸上的差压阀都有什么作用？

在油缸小腔进油到达差压阀设定压力，打开冲洗阀，油缸大腔回油，使油缸能收回到位；

请教液压大神们，此阀还有没有别的作用？

zkzcmy · 发表于 2025-6-26 08:55:07

就是平衡阀，油缸是垂直安装，防止活塞杆伸出时，在自重作用下，无杆腔吸空。

MU0668 · 发表于 2025-6-27 08:03:00

zkzcmy 发表于 2025-6-26 08:55
就是平衡阀，油缸是垂直安装，防止活塞杆伸出时，在自重作用下，无杆腔吸空。 ...

无杆腔侧也有防空蚀单向阀，差压阀的作用应该不是防吸空的吧！

小李子小李子 · 发表于 2025-7-11 08:44:38

这是单向平衡阀，如果无杆腔也装，就是双向平衡阀，是很常用的一种阀

小李子小李子 · 发表于 2025-7-11 08:46:29

是单向平衡阀，如果无杆腔也装，就是双向平衡阀，这在液压系统中很常见
