请教关于阀块上的法兰,非O型圈密封

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:14
发表于 2025-6-30 10:04:32 | 显示全部楼层 |阅读模式
正常的一般液压系统的控制阀块,上面使用的是分体式法兰(JB/ZQ4187-2006)这样的,外形尺寸小,压力也够高。但它是O型圈密封。
我找了有关金属密封的,比如HG/T20615或者GB/T9124.1里的环连接面,金属密封,这种法兰外形尺寸太大,比分体法兰大了太多太多,用这种法兰来设计阀块的话,阀块会变得很大。
另外还找到了一个JB/T2001-2018这个标准里是铜垫片密封,最高压力32MPa,法兰外形尺寸比GB和HG的小不少,但是这个标准里的法兰貌似买不到啊,搜了几乎都搜不到,想自制的话,这个标准里的法兰缺少一些尺寸,自制本身就有风险,何况还差尺寸。
所以问题就是,有没有不是O型圈这种密封的法兰,使用钢圈、铜垫都行,高压,32MPa左右就够了同时外形尺寸还要小的。有标准出处的。当然最好是能买到现成的。
估计是没有,问问看。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:361
  • 打卡总奖励:367
发表于 2025-7-1 08:22:29 | 显示全部楼层
O型圈为什么不行?高温?
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1026
  • 打卡总奖励:1479
发表于 2025-7-1 08:47:38 | 显示全部楼层

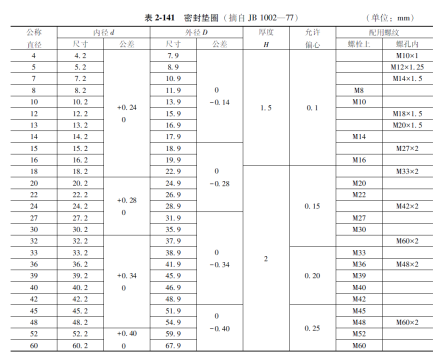

看看这个,材料是铜,或者铝。铜需要现场退火.
JB 1002-77.png
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:312
  • 打卡总奖励:401
发表于 2025-7-1 08:48:06 | 显示全部楼层
JB/ZQ4187   是可以达到34Mpa的
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1026
  • 打卡总奖励:1479
发表于 2025-7-1 13:32:12 | 显示全部楼层
补充一下,可以参考这个,特瑞堡的静态密封样本。

特瑞堡密封-静态密封件.pdf

2.52 MB, 下载次数: 2

售价: 5 金钱  [记录]

回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:14
 楼主| 发表于 2025-7-2 08:12:52 | 显示全部楼层
城防官 发表于 2025-7-1 08:22
O型圈为什么不行?高温?

老板说,O型圈要是坏了或者漏油了,就得拆法兰拆管道拆管夹,还要放油,很麻烦,如果是钢圈,漏油的话,大概率是螺栓松了,紧一下就好了。不用拆。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:14
 楼主| 发表于 2025-7-2 08:16:01 | 显示全部楼层
液压/小白 发表于 2025-7-1 08:47
看看这个,材料是铜,或者铝。铜需要现场退火.

谢谢,可惜这个是管接头上用的,而且这个标准已经作废,新版直接大标题就写O型圈了。《用于流体传动和一般用途的金属管接头 O形圈平面密封接头》
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:14
 楼主| 发表于 2025-7-2 08:42:03 | 显示全部楼层
液压/小白 发表于 2025-7-1 13:32
补充一下,可以参考这个,特瑞堡的静态密封样本。

谢谢,确实有个金属的O型圈类型,就是不知道能不能直接用在JB/ZQ4187-2006的对开法兰上
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:14
 楼主| 发表于 2025-7-2 08:42:47 | 显示全部楼层
a343740703 发表于 2025-7-1 08:48
JB/ZQ4187   是可以达到34Mpa的

压力是没问题,就是老板不想用O型圈,坏了怕麻烦拆来拆去。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:180
  • 打卡总奖励:284
发表于 2025-7-3 08:01:51 | 显示全部楼层
最近刚设计了紫铜垫密封的法兰,哈哈
回复

使用道具 举报
