二通插装阀

PANFEI

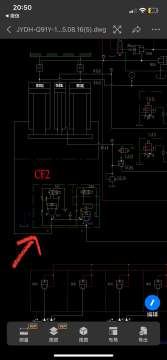

图片箭头所指CF2绿色框里左边的差装阀阀芯，是什么种类机能，以及油液的流向。鄙人才疏学浅没见过，望大佬指点一二。

zzfjct

CF2绿色框里的2个二通插装阀插件，分别为剪切缸下腔（杆腔）的回油阀和进油阀，左侧插件为回油阀。YA7断电时，该插件开启，剪切缸回油经插件A→B回油箱。
YA7通电时，该插件关闭。
该插件为小面积比方向插件。采用小面积比插件目的是降低开启压力和流通压力，提高效率。该插件简图的画法不妥。
CF2右侧插件为剪切缸下腔（杆腔）带单向功能的进油阀，压力油流向只能A→B不能B→A，防止反向泄漏时剪切缸误动作。

tzjzjyp

看机能符号应该是电控的卸荷阀，因图纸不全不能分析太多

18405471280

你这个是动态阀。动态阀是针对需要开启和关闭时间很快及保证阀芯可靠归座的用途开发的。 动态阀的阀芯从阀块中凸出延伸到控制盖板中，由盖板中的控制油口来控制阀芯的开关给出动态特征。 动态阀可以应用于需要此新产品特征的任何系统油路块中，既可用于方向控制功能又可用于单向控制功能。可实现平稳而准确的操作（不受主油路流量的影响），开启和关闭与 A 和 B 油口压力无关。

清风盼月

63通径的两通逻辑阀

云之星

看样子像是二通伺服插装阀

1648183658

主动型逻辑阀

云之星

看样子像是二通插装伺服阀
