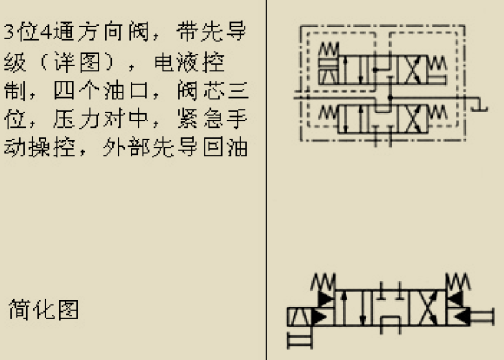

力士乐培训教材第一册37页这个简图是不是画错了

打卡等级：偶尔看看
打卡总天数：71
打卡总奖励：94

发表于 2025-10-18 10:31:58 | 显示全部楼层 |阅读模式

按我的意思实心三角符号应该是一边一个，因为只有一级液控。不知道我的理解对不对，希望指点，共同学习。

评分

参与人数 1	金钱 +5	收起理由
enjoyhuang110	+ 5	赞一个!

查看全部评分

回复

使用道具举报

打卡等级：以坛为家
打卡总天数：719
打卡总奖励：1146

发表于 2025-10-20 09:05:11 | 显示全部楼层

下面主阀芯一边一个黑三角
上面2个黑三角是不对的。

这个阀是弹簧对中。

点评

嗯嗯，是的。液压气动电控准备都学一下，享受过程的快乐。发表于 2025-10-22 02:34

多看书，多实践，多跟师傅学（一定要虚心、尊敬）发表于 2025-10-21 08:56

感谢指点，初学，有点拿不准。🙏难得得到回应。发表于 2025-10-20 22:24

回复

使用道具举报

德玛西亚小飞飞

打卡等级：即来则安
打卡总天数：253
打卡总奖励：253

发表于 2025-11-13 08:56:15 | 显示全部楼层

他想表达的是泄油的意思
