赫斯克SCX180压力补偿阀的几点疑问

[复制链接]
ansys2005
  • 打卡等级：无名新人
  • 打卡总天数：1
  • 打卡总奖励：1
发表于 昨天 08:43 | 显示全部楼层 |阅读模式
本帖最后由 ansys2005 于 2025-12-9 08:47 编辑

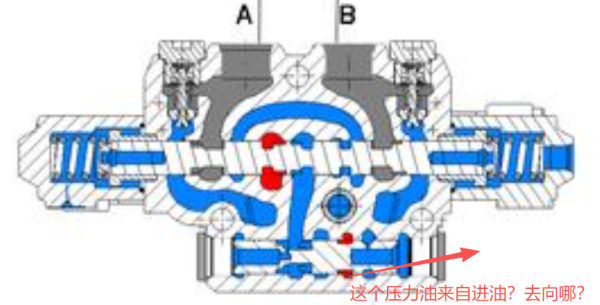

各位大神，请问SCX180多分配器大臂斗杆片阀中，压力补偿阀，红色部分有什么作用？来自哪？去向哪？谢谢
回复

使用道具 举报

comfort
  • 打卡等级：无名新人
  • 打卡总天数：23
  • 打卡总奖励：23
发表于 昨天 17:01 | 显示全部楼层

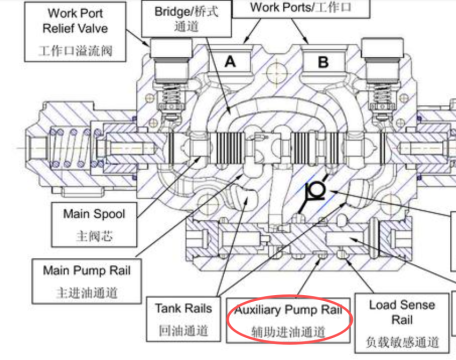

你看你发的下面那张图，辅助进油通道经过补偿阀芯槽口进入负载敏感通道，用于平衡补偿阀左腔的压力
回复

使用道具 举报

comfort
  • 打卡等级：无名新人
  • 打卡总天数：23
  • 打卡总奖励：23
发表于 昨天 17:30 | 显示全部楼层
辅助进油通道的油经过补偿阀槽口进入负载敏感通道，用于平衡补偿阀芯左腔收到的压力
