搓齿机油路图帮助

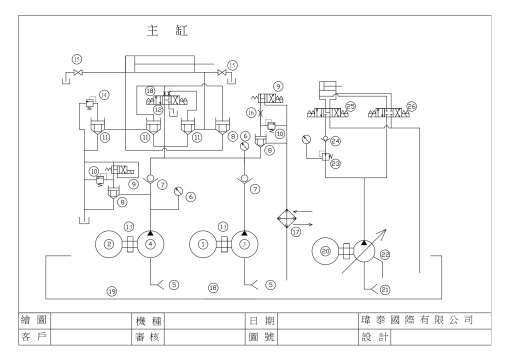

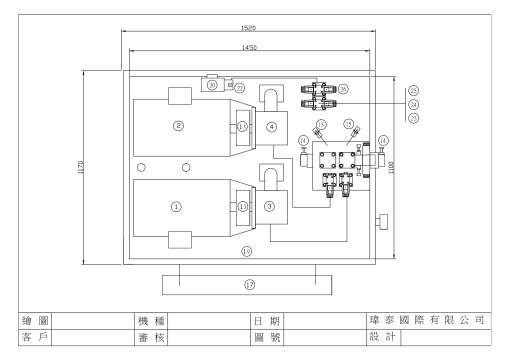

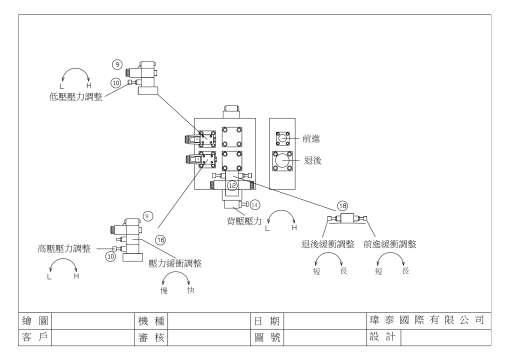

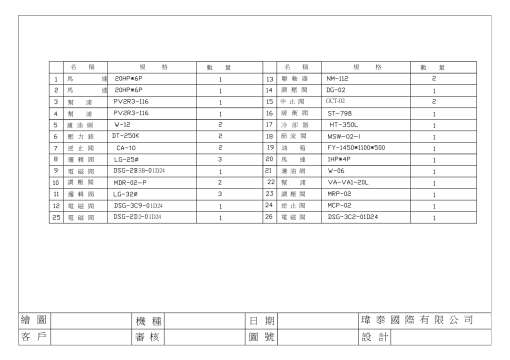

以上是一个搓齿机油路图，请问主缸油路动作原理，几个逻辑阀什么情况动作

这个油路图是产品还是自行改造设计的？

背压阀14的接法是不合理的，无法获得稳定的背压值；主缸回油阀的串连接法也有瑕疵，无法单独调整无杆腔、有杆腔的背压值。

仅分析与主缸动作相关的二通插装阀控制回路。
1，三位四通电磁换向阀⑱工作于左位时，泵源压力油经单向阀、进油阀（左三⑪）插件的A→B进入主缸有杆腔，无杆腔回油经背压阀（左一⑪）的B→A返回油箱，主缸活塞杆缩回。
2，电磁换向阀⑱工作于右位时，泵源压力油经单向阀、进油阀左二⑪插件的A→B进入主缸无杆腔，有排油杆腔经回油阀左四⑧的B→A返回主缸无杆腔，实现差动连接，主缸活塞杆伸出。因差动连接时的工作压力小于背压值，背压阀不会分流无杆腔的压力油。如果主缸的速比是2，则差动连接时活塞杆的伸出、缩回速度是相同的。
3，本回路的所有插件均未标注内置阻尼，图中也未设置外置阻尼塞，这是无法正常工作的。在无外置阻尼的条件下，必须采用有内置阻尼的威格士系列二通插装阀插件。
4，本回路泵源部分设置了2个电磁溢流阀，应该是为了适应单、双泵工况。利用左下的电磁溢流阀，泵④可实现不停机卸载。
