[培训] 零泄漏往复增压器石油井口盘应用

本帖最后由 derger 于 2026-6-26 17:49 编辑

井口安全阀控制系统是一种应用于油/气井口安全生产的ESD紧急关闭系统。该系统通过手动、气动或电动泵实现开井作业，具备自动保压与补压功能，可对地面安全阀、井下安全阀及旁翼阀进行独立控制。当检测到高、低压力异常或火灾事故时，系统能够迅速切断控制回路或通过易熔塞熔化自动关闭井口。

原理图1

图1：原理图1
远离生活区的井口安全阀控制系统一般为太阳能供电，通过电动泵/气动泵/手动泵打压至低压蓄能器，如图1所示，经过减压阀减压后，再经过增压器往复增压，实现超高压的自动保压与自动补压；在发生异常或者火灾时候，电器设备容易损坏，而低压蓄能器的液压油则是最后的动力源，用于紧急制动或者其他功能。因此增压器的泄漏量决定了整个设备是否频繁启动，耗电量等，以及最后是否能保留足够的液压油供应急使用成为重中之重的关键点。因此常规有内泄漏的增压器不完全适合此工况。

原理图2

图2：原理图2
另外一方案是在超高压侧增加超高压机械压力开关阀。如图2所示，当超高压压力降低时候，机械压力开关阀控制打开，使低压蓄能器油与增压器联通，经过增压器增压补偿压力。此方案会造成超高压侧压力波动，因为压力开关必然设置开启压力和关闭压力，之间必然存在压力差，即有波动，会造成整个系统的压力波动，造成各个执行机构运行于波动环境中，影响其寿命。同时多增加了部件，增加了成本同时增加了设备损坏风险。
因此最完美的方案是直接采用零泄漏增压器，即可长时间自动保压，自动补偿压力，使压力始终维持在一个位置。增压器零泄漏，在发生异常或者火灾时候，基本不会消耗低压蓄能器液压油，这样留了足够时间供操作人员赶来应急处理。同时无需增加额外配件，大大的降低了安全风险。
常规连续往复增压器阀芯和孔为间隙配合,存在内泄漏,而零泄漏增压器增压活塞采用密封结构,换向采用越压越紧密的压板机构,压力越大,越不漏,做到换向也零泄漏.


德思宏新型零泄漏增压器
德思宏新型零泄漏往复增压器，在高压端截止状态，低压通过低压蓄能器持续供油时候，不产生内泄漏，可以使低压蓄能器长时间保压。

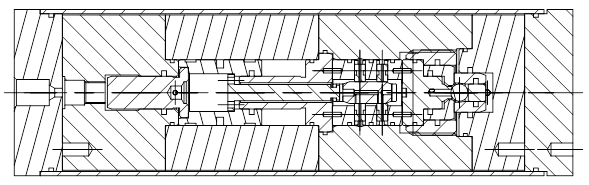

剖视图

原理图3

原路图3

专利号：CN120332257A 一种防泄漏自动往复增压器

零泄漏自动往复增压器,适合长时间连续保压工况,采用低压蓄能器,加零泄漏自动往复增压器,增压后到达超高压,这样实现超高压长时间保压.
