比列阀组

harry22222 · 发表于 2026-7-17 16:21:57

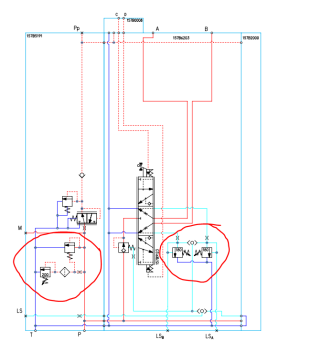

图片是一个比例阀组
请问图中左边圈出来的一组阀的功能是什么？右边一组阀的功能又是什么？
感谢~~

海中游 · 发表于 2026-7-18 08:56:42

左右都是溢流阀，起到压力保护作用。
左侧是供油溢流，带先导调压。
右侧是负载溢流，负载两个口各自调压。

小睡会 · 发表于 2026-7-19 12:02:31

左侧带先导调压回路的溢流阀，它的启闭特性更好
右侧的两个溢流阀，可以分别调节A、B口的输出压力

defangg · 发表于 2026-7-20 14:35:30

学习了。

harry22222 · 发表于 2026-7-23 17:26:51

海中游发表于 2026-7-18 08:56
左右都是溢流阀，起到压力保护作用。
左侧是供油溢流，带先导调压。
右侧是负载溢流，负载两个口各自调压。 ...

十分感谢！方便私聊吗？初学者求请教

海中游 · 发表于 2026-7-23 18:11:27

harry22222 发表于 2026-7-23 17:26
十分感谢！方便私聊吗？初学者求请教

参照帖子
多看书，多实践，多动脑子，灵活机动。
