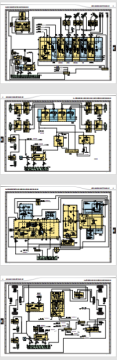

曼尼通叉装车液压原理图

年轻人蒋伍德 · 发表于 2026-8-6 09:40:01

交流学习用，严禁用作商业用途.

391.89 KB, 下载次数: 64

售价: 25 金钱 [记录]

css · 发表于 2026-8-21 08:43:21

看的有点懵，原理图1.2.3.4怎么区分

年轻人蒋伍德 · 发表于 2026-8-22 08:09:13

css 发表于 2026-8-21 08:43
看的有点懵，原理图1.2.3.4怎么区分

1.主阀和臂架动作
2.支腿阀和风扇马达
3.行走泵，行走马达
4.转向，制动
