为何ISO6162的SAE标准法兰必须采用锻压件

2017-11-22 09:25| 发布者: 液压哥| 查看: 10305| 评论: 0

简介:符合ISO 6162标准的SAE法兰主要用于液压系统的管道连接,液压系统是动力传动装置,为提高传动的效能,通常采用较高的工作压力,高工作压力将使法兰承受很大的载荷。例如:对于通径DN 25 (1”) 的法兰,当系统压力为2 ...

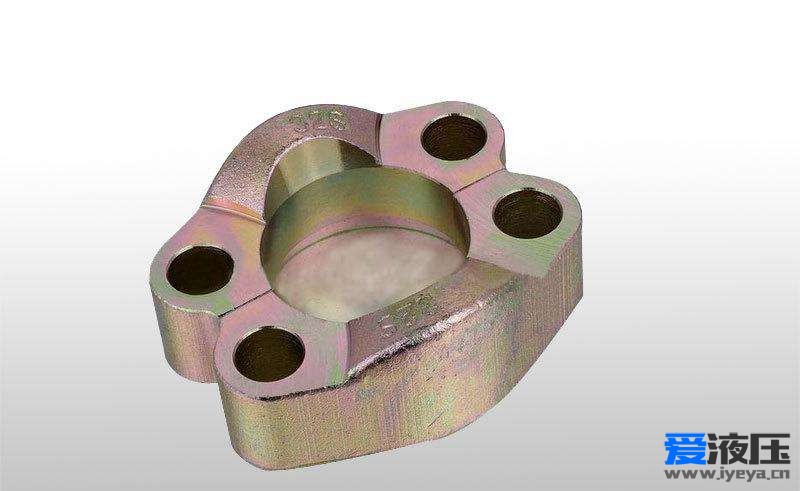

符合ISO 6162标准的SAE法兰主要用于液压系统的管道连接,液压系统是动力传动装置,为提高传动的效能,通常采用较高的工作压力,高工作压力将使法兰承受很大的载荷。例如:对于通径DN 25 (1”) 的法兰,当系统压力为250 bar时,其所受的液压作用力将超过15 kN。此外,液压系统工作时,由于负载的运动变化、换向及其它种种情况,回路的压力在不断的变化,因此,法兰所受的是动态的强载荷,甚至冲击载荷。也因此,SAE法兰必须采用锻件毛坯加工,而不可使用铸造件。

铸件在其从液态冷却固化的过程中,金属晶体从表面开始结晶,并向中心延伸,故其组织结构比较整齐、疏松,晶体界面顺着截面方向排列,铸件的抗拉和抗剪切强度较差。按照SAE法兰的负载状况,其主要承受剪切应力,这正是铸造件的薄弱所在,用铸件制作SAE法兰显然是不适宜的。

而锻造件与铸件不同,其结晶纤维结构为纵向排列,抗剪切强度高,同时,锻件材料在锻打成型的过程中内部晶格被挤压变形,结构变得紧密,综合强度得到很大的提高。此外,锻打后的毛坯件,较少气孔、裂缝等铸件常有的缺陷。以上因素,是采用锻造件制作SAE法兰的原因所在。
